数字信号处理复习提纲

本文档仅用于复习蒋武杨老师的课程《数字信号处理》。参考书本为《数字信号处理(第五版)》9787560664828。


绪论


P2

数字信号处理的实现方法,分为软件实现方法和硬件实现方法:

  • 软件实现方法指的是按照原理和算法,自己编写程序或者采用现成的程序在通用计算机上实现;
  • 单片机实现的方法属于软硬结合实现......采用专用的数字信号处理芯片(DSP芯片)是目前发展最快、应用最广的一种方法;
  • 对于更高速的实时系统,DSP的速度也不满足要求时,应采用可编程超大规模器件或开发专用芯片来实现。

第1章

时域离散信号和时域离散系统


P4

如果信号的 自变量 和 函数值 都是 连续值 ,则称这种信号为 模拟信号 ,或者称为 时域连续信号 ,例如语言信号、温度信号等;

如果 自变量 取 离散值 , 而 函数值 取 连续值 , 则称这种信号为 时域离散信号 ,这种信号通常来源于对模拟信号的采样;

如果信号的 自变量 和 函数值 均取 离散值 , 则称为 数字信号


P5

信号有模拟信号时域离散信号数字信号之分,按照系统的输入输出信号的类型,系统也分为模拟系统时域离散系统数字系统

数字信号处理最终要处理的是数字信号,但为简单,在理论研究中一般研究时域离散信号和系统

假设模拟信号xa(t),在离散时间点tn对它进行采样,得到xa(tn)n为整数。xa(tn)是离散时间变量tn的函数,仅在离散时间点tn上有意义,而在其他时间则没有定义。在实际应用中,通常采样间隔为常数Ttn=nT。这种采样称为等间隔采样(均匀采样),采样得到的信号记为

x[n]=xa(t)|t=nT=xa(nT)<n<

按照国际通用惯例,模拟信号的(t)用圆括号,而数字信号的[n]用方括号。方括号用来提醒读者:方括号里的自变量n只取整数。

至于在考试时,圆括号和方括号都算对。

显然x[n]是一个有序的数字集合,因此时域离散信号也可以称为序列。

时域离散信号有三种表示方法

  1. 用集合符号表示序列
  2. 用公式表示序列
  3. 用图形表示序列

P7

单位脉冲序列δ(n)

δ(n)={1,n=00,n0

单位脉冲序列也称为单位采样序列,在《信号与系统》书中成为单位序列。

矩形序列RN(n)

RN(n)={10nN10其他n

P8

正弦序列

x(n)=sin(ωn)

式中,ω称为正弦序列的数字域频率(也称数字频率),单位是弧度(rad),它表示序列变化的速率,或者说表示相邻两个序列值之间相位变化的弧度数。

在《信号与系统》书中,把数字域频率称为数字角频率。

如果正弦序列是由模拟信号xa(t)采样得到的,那么

xa(t)=sin(Ωt)=sin(2πft)x(n)=xa(t)|t=nT=sin(ΩnT)=sin(ωn)

ω与模拟角频率Ω之间的关系为

ω=ΩT

上述公式具有普遍意义,它表示凡是由模拟信号采样得到的序列,模拟角频率Ω与序列的数字域频率ω呈线性关系。由于采样频率Fs与采样周期T互为倒数,因而有

ω=ΩFs=2πfFs

上式表示数字域频率是模拟角频率对采样频率的归一化频率。本书中用ω表示数字域频率,Ωf分别表示模拟角频率和模拟频率。


P9

负指数序列

x(n)=e(σ+jω0)n

式中,ω0为数字域频率。设σ=0,用极坐标和实部虚部表示如下式:

x(n)=ejω0nx(n)=cos(ω0n)+jsin(ω0n)

由于n取整数,下面等式成立:

ej(ω0+2πM)n=ejω0ncos[(ω0+2πM)n]=cos(ω0n)sin[(ω0+2πM)n]=sin(ω0n)

上面公式中M取整数,所以对数字域频率而言,正弦序列和负指数序列都是以2π为周期的。在以后的研究中,在频率域只分析研究其主值区[π,π][0,2π]就够了。

周期序列

如果对所有n,存在一个最小的正整数N,使下面等式成立:

x(n)=x(n+mN)m

则称序列x(n)周期性序列,周期为N

对于一般正弦序列与负指数序列的周期性讨论请查阅书本P9。


P12

系统的输入、输出之间满足线性叠加原理的系统称为线性系统

如果系统对输入信号的运算关系T[ · ]在整个运算过程中不随时间变化,或者说系统对于输入信号的响应与信号加于系统的时间无关,则称这种系统为时不变系统


P13

设系统的输入x(n)=δ(n),系统输出y(n)的初始状态为零,定义这种条件下的系统输出为系统单位脉冲响应

在《信号与系统》书中称为单位序列。


P18

如果系统n时刻的输出只取决于n时刻以及n时刻以前的输入序列,而和n时刻以后得输入序列无关,则称该系统具有因果性质,或称该系统为因果系统


P19

如果对有界输入,系统产生的输出也是有界的,则称该系统具有稳定性质,或称该系统为稳定系统


P24

模拟信号数字处理框图

xa(t)预滤波ADC数字信号处理DAC平滑滤波ya(t)

ADC(Analog/Digital Converter) 模/数转换器 DAC(Digital/Analog Converter) 数/模转换器


P27

总结上述内容,采样定理叙述如下:

(1)对连续信号进行等间隔采样形成采样信号,采样信号的频谱是原连续信号的频谱以采样频率 Ωs 为周期进行周期性的延拓形成的,用如下公式表示。

X^a(jΩ)=12πXa(jΩ)Pδ(jΩ)=12π2πTXa(jθ)k=δ(ΩkΩsθ)dθ=1Tk=Xa(jθ)δ(ΩkΩsθ)dθ=1Tk=Xa(jΩjkΩs)

关键符号说明: X^a(jΩ):采样信号的频谱; Xa(jΩ):原连续信号的频谱; Pδ(jΩ):采样脉冲(冲击串)的频谱; Ωs=2πT:采样角频率(T 为采样周期); δ():单位冲击函数; k:整数,代表周期延拓的“副本”序号。

(2)设连续信号 xa(t) 属带限信号,最高截止频率为 Ωc,如果采样角频率 Ωs2Ωc(采样频率Fs2fc),那么让采样信号 x^a(t) 通过一个增益为 T、截止频率为 Ωs/2=π/T 的理想低通滤波器,可以唯一地恢复出原连续信号 xa(t)。否则,Ωs<2Ωc 会造成采样信号中的频谱混叠现象,不可能无失真地恢复原连续信号。

实际中对模拟信号进行采样,需根据模拟信号的截止频率,按照采样定理的要求选择采样频率,即 Ωs2Ωc,但考虑到理想滤波器 G(jΩ) 不可实现,要有一定的过渡带,为此可选 Ωs=(2+α)Ωcα>0。另外,可以在采样之前加一抗混叠的低通滤波器,滤除高于 Ωs/2 的一些无用的高频分量和其他的一些杂散信号。这就是在模拟信号数字处理框图中采样之前加预滤波的原因。

平滑滤波器的原因请查阅书本P32第五行


第2章

时域离散信号和系统的频域分析


P79

设系统初始状态为零,系统对输入为单位脉冲序列 δ(n) 的响应输出称为系统的单位脉冲响应 h(n)。对 h(n) 进行傅里叶变换,得到:

H(ejω)=n=h(n)ejωn=|H(ejω)|ejφ(ω)

一般称 H(ejω) 为系统的频率响应函数,或称系统的传输函数,它表征系统的频率响应特性。|H(ejω)| 称为幅频特性函数φ(ω) 称为相频特性函数

h(n) 进行 Z 变换,得到 H(z),一般称 H(z) 为系统的系统函数,它表征了系统的复频域特性。对 N 阶差分方程进行 Z 变换,得到系统函数的一般表示式:

H(z)=Y(z)X(z)=i=0Mbizii=0Naizi

上面提到的 ”对 h(n) 进行傅里叶变换“ 、”对 h(n) 进行 Z 变换“ 等术语,在我们学习时可不用理会,即使不学文中所说的 ”傅里叶变换“、” Z 变换“ ,仍能理解相关知识点。


第3章

离散傅里叶变换(DFT)


P95~P98

x(n) 是一个长度为 M有限长序列,则定义 x(n)N离散傅里叶变换为

X(k)=DFT[x(n)]=n=0N1x(n)WNknk=0,1,,N1

X(k) 的离散傅里叶逆变换(Inverse Discrete Fourier Transform, IDFT)为

x(n)=IDFT[X(k)]=1Nk=0N1X(k)WNknn=0,1,,N1

式中,WN=ej2πNN 称为 DFT 变换区间长度,NM

按照国际通用惯例,DFT的 X[k] 用方括号,表示 k 只取整数。

前面定义的 DFT 变换对中,x(n)X(k) 均为有限长序列,但由于 WNkn 的周期性,使变换式中的 X(k)x(n) 隐含周期性,且周期均为 N。对任意整数 m,总有

WNk=WNk+mNk,m 为整数,N 为自然数

所以离散傅里叶变换式中,X(k) 满足:

X(k+mN)=n=0N1x(n)WN(k+mN)n=n=0N1x(n)WNkn=X(k)

实际上,任何周期为 N 的周期序列 x~(n) 都可以看做长度为 N 的有限长序列 x(n)周期延拓序列,而 x(n) 则是 x~(n) 的一个周期,即

x~(n)=m=x(n+mN)x(n)=x~(n)RN(n)

上述关系如书本P98图 3.1.2(a) 和 (b) 所示。一般称周期序列 x~(n) 中从 n=0N1 的第一个周期为 x~(n)主值区间,而主值区间上的序列称为 x~(n)主值序列。因此 x(n)x~(n) 的上述关系可叙述为:x~(n)x(n)周期延拓序列x(n)x~(n)主值序列


P99

MATLAB 提供了用快速傅里叶变换算法 FFT(算法见第 4 章介绍)计算 DFT 的函数 fft,其调用格式如下:

Matlab
XK = fft(xn, N)

调用参数 xn 为被变换的时域序列向量,N 是 DFT 变换区间长度。当 N 大于 xn 的长度时,fft 函数自动在 xn 后面补零。函数返回 xnN 点 DFT 变换结果向量 Xk,这时,X(k)=DFT[x(n)]N=Xk(k+1)k=0N1。当 N 小于 xn 的长度时,fft 函数计算 xn 的前面 N 个元素组成的 N 长序列的 N 点 DFT,忽略 xn 后面的元素。

ifft 函数计算 IDFT ,其调用格式与 fft 函数相同,可参考 help 文件。


P118

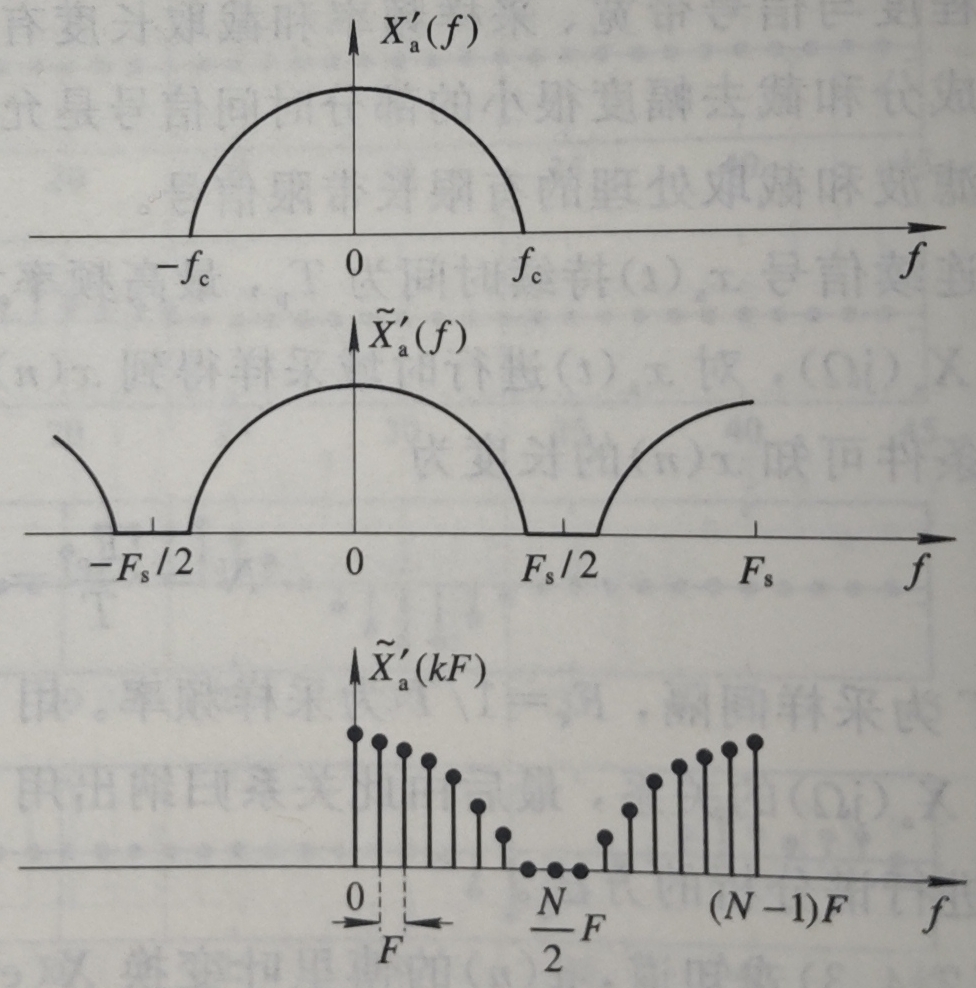

用 DFT 分析连续信号谱的原理示意图 用 DFT 分析连续信号谱的原理示意图


P120

在对连续信号进行谱分析时,主要关心两个问题,这就是谱分析范围频率分辨率

谱分析范围[0,Fs/2],直接受采样频率 Fs 的限制。为了不产生频谱混叠失真,通常要求信号的最高频率 fc<Fs/2

频率分辨率用频率采样间隔 F 描述,F 表示谱分析中能够分辨的两个频率分量的最小间隔。显然,F 越小,谱分析就越接近 Xa(jf),所以 F 较小时,我们称频率分辨率较高。


P125~P126

DFT(实际中用 FFT 计算)可用来对连续信号和数字信号进行谱分析。在实际分析过程中,要对连续信号采样和截断,有些非时限数据序列也要截断,由此可能引起分析误差。下面分别对可能产生误差的三种现象进行讨论。

(1)混叠现象

对连续信号进行谱分析时,首先要对其采样,变成时域离散信号后才能用 DFT (FFT) 进行谱分析。采样速率 Fs 必须满足采样定理,否则会在 ω=π(对应模拟频率 f=Fs/2)附近发生频谱混叠现象。这时用 DFT 分析的结果必然在 f=Fs/2 附近产生较大误差。因此,理论上必须满足 Fs2fcfc 为连续信号的最高频率)。对 Fs 确定的情况,一般在采样前进行预滤波,滤除高于折叠频率 Fs/2 的频率成分,以免发生频谱混叠现象。

(2)栅栏效应

我们知道,N 点 DFT 是在频率区间 [0,2π] 上对时域离散信号的频谱进行 N 点等间隔采样,而采样点之间的频谱是看不到的。这就好比从 N 个栅栏缝隙中观看信号的频谱情况,仅得到 N 个缝隙中看到的频谱函数值。因此称这种现象为栅栏效应

由于栅栏效应,有可能漏掉(挡住)大的频谱分量。为了把原来被“栅栏”挡住的频谱分量检测出来,就必须提高频率分辨率。

  • 对于有限长序列:可以在原序列尾部补零
  • 对于无限长序列:可以增大截取长度及 DFT 变换区间长度。

从而使频域采样间隔变小,增加频域采样点数和采样点位置,使原来漏掉的某些频谱分量被检测出来。对连续信号的谱分析,只要采样速率 Fs 足够高,且采样点数满足频率分辨率要求,就可以认为 DFT 后所得离散谱的包络近似代表原信号的频谱。

(3)截断效应

实际中遇到的序列 x(n) 可能是无限长的,用 DFT 对其进行谱分析时,必须将其截短,形成有限长序列 y(n)=x(n)w(n)w(n) 称为窗函数,长度为 Nw(n)=RN(n),称为矩形窗函数。


后面的内容。。。如果你熟悉markdown语法,愿意帮忙编写,可以联系我

(markdown语法非常简单,几分钟就能学会
