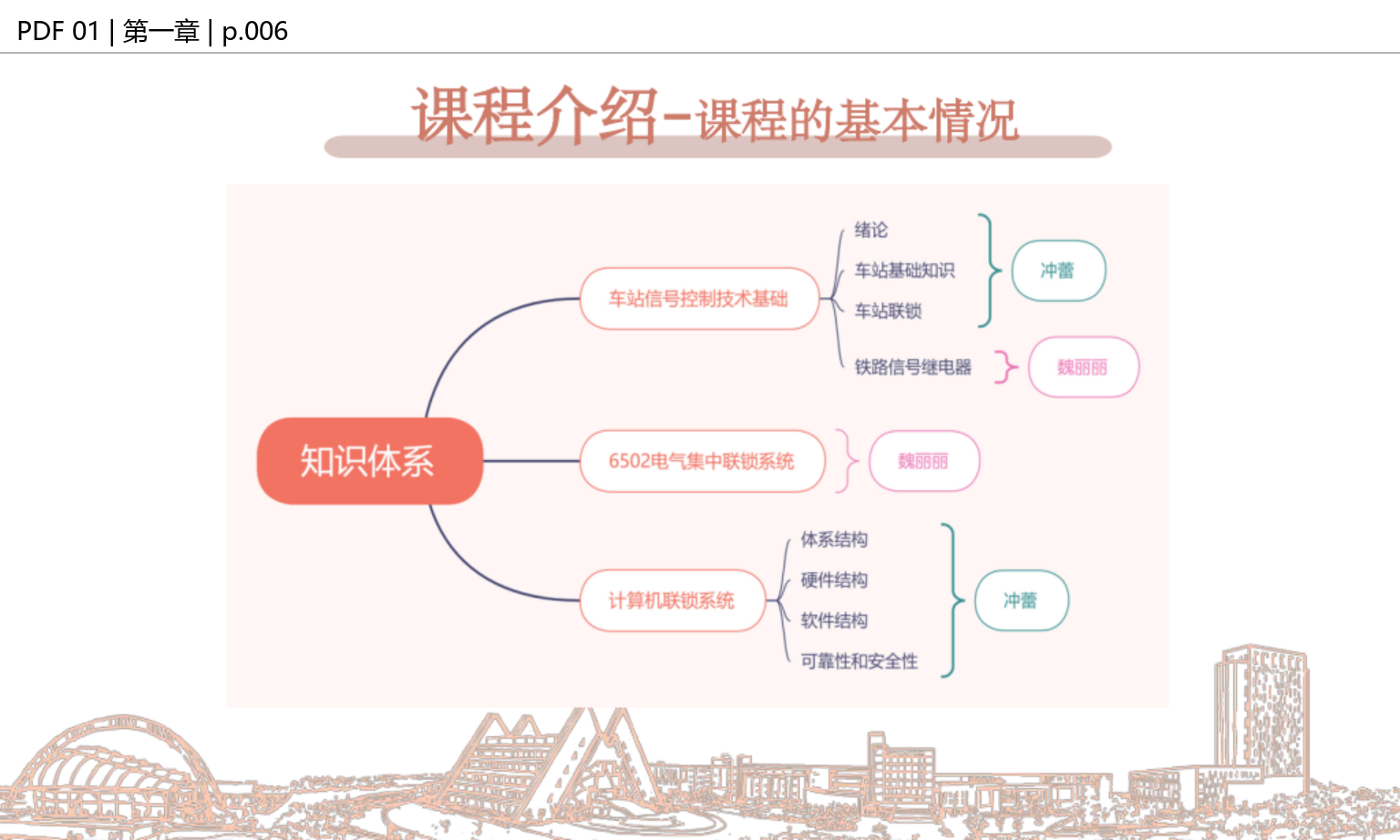

0. 先建立一张脑图

这门课其实只围绕一个目标：让车站内的列车和调车作业在任何时候都不会走错路、撞车、挤岔或冒进信号。

考试复习可以按 5 层理解：

1. 站场基础：车站、股道、咽喉、道岔、信号机、轨道电路、进路。
2. 联锁思想：什么条件允许开放信号？什么进路不能同时存在？道岔和信号如何互相制约？
3. 计算机联锁：用计算机软件和 I/O 接口实现联锁逻辑。
4. 继电器联锁/6502：用继电器、组合、网络线实现联锁逻辑。
5. 进路选排与建立：按钮办理后，系统如何选出进路、锁闭进路、开放信号、列车通过后解锁。

1. PDF 顺序与复习权重

PDF	课件	页数	复习定位
PDF 01	第一章 绪论	18	了解课程目标和铁路信号系统作用
PDF 02	第二章 车站基础知识	27	必须打牢，后面所有图都靠它
PDF 03	第三章 车站联锁	20	高考点：敌对进路、联锁表、进路控制
PDF 04	计算机联锁	122	高考点：结构、硬件、软件、安全性
PDF 05	铁路信号继电器	16	后面电路图的语言基础
PDF 06	电气集中联锁基础	38	6502、组合、15 条网络线
PDF 07	进路选排过程继电器电路	52	选排阶段：AJ、方向、JXJ、DCJ/FCJ、KJ
PDF 08	进路建立过程继电器电路	69	建立、锁闭、开放、解锁，考试最重

2. 零基础术语表

车站：列车办理到发、会让、越行、解编、调车等作业的地点。信号课里更关心它的线路、道岔、信号机和控制设备。

股道：车站内供列车停留、通过或作业的一条线路。平面图上通常用 I、II、3、4 等标注。

咽喉区：车站两端道岔密集的区域。列车进出站都要经过咽喉，冲突风险集中，所以联锁条件很多。

道岔：让车辆从一条线路转到另一条线路的设备。道岔有定位和反位：可以先粗略理解为“默认方向”和“改变后的方向”。
道岔是联锁的关键，因为同一组道岔同一时刻只能处在一个位置。

信号机：告诉司机能不能走、往哪里走、以什么限制走的设备。常见有进站、出站、预告、复示、调车信号机。

轨道电路：把一段钢轨作为电路来判断“这段线路有没有车”。有车占用时，轨道继电器状态会变化，系统据此防止把车开进已占用区段。

轨道区段：为了检测和控制，把站内线路划成若干段。每段通常对应一个轨道电路。

进路：列车或调车从一个地点到另一个地点要走的线路范围，包括信号机、道岔位置、轨道区段等。
一句话：进路就是“系统给车安排的一条安全路线”。

联锁：信号机、道岔、进路之间互相制约的安全关系。
最核心的三句话：

• 道岔位置不正确，信号不能开放。
• 信号开放后，道岔不能转换。
• 敌对进路不能同时建立。

敌对进路：不能同时存在的两条进路。原因可能是抢同一股道、抢同一道岔、迎面冲突、侧面冲突或破坏防护关系。

锁闭：把进路中的道岔和区段“锁住”，防止列车运行期间被错误改变。

解锁：列车安全通过或人工确认安全后，解除锁闭，让道岔和区段恢复可办理状态。

继电器：电气控制里的开关。线圈通电叫励磁/吸起，断电叫落下。
前接点：吸起时闭合。后接点：落下时闭合。

6502 电气集中：一种经典继电器联锁系统，用继电器组合和网络线实现车站信号集中控制。

计算机联锁：用计算机软件实现联锁逻辑，用 I/O 接口采集轨道、道岔、信号状态并输出控制命令。

3. 第二章：车站基础知识

3.1 车站与作业

车站按功能可理解为：列车运行中的“交通节点”。它不只是停车，还要完成会让、越行、调车、解编、检修等。

常考分类：

• 会让站：主要办理列车会让和越行。
• 越行站：主要办理列车越行。
• 中间站：办理客货、会让、越行等基本作业。
• 编组站：以货车解体、编组为主。

3.2 信号机

列车信号机常见类型：

• 进站信号机：防护车站入口，控制列车能否进站。
• 出站信号机：控制列车能否由股道出站。
• 预告信号机：提前预告主体信号机状态。
• 复示信号机：主体信号机受地形影响看不清时，复示主体信号机。

调车信号机常见类型：

• 调车起始信号机：调车进路起点。
• 调车阻拦信号机：防止车辆越过某处。
• 调车折返信号机：用于折返调车。
• 并置、差置、单置信号机：按站场布置位置分类。

3.3 道岔、轨道电路和进路

道岔由尖轨、基本轨、辙叉心、护轮轨等组成。考试一般不要求机械细节，但要会读图上道岔编号和定位/反位。

轨道电路区段划分原则的直觉：

• 不能让一个区段太长，否则占用检测不精细。
• 信号机附近、道岔附近要划分清楚，否则系统不知道车到底压在哪里。
• 进路范围内的区段要能支持锁闭和解锁。

进路分类：

• 列车进路：接车、发车、通过等。
• 调车进路：调车作业用，速度低、规则和列车进路不同。
• 基本进路：通常路径。
• 变通进路：基本进路不能用时，绕行的替代路径。

背诵句：进路不是一条线，而是一组“信号机 + 道岔位置 + 轨道区段 + 防护关系”的集合。

4. 第三章：车站联锁

4.1 联锁关系

联锁关系分三类：

1. 进路与进路之间：敌对进路不能同时建立。
2. 进路与道岔之间：进路中道岔位置必须正确；进路建立后道岔不能变。
3. 进路与信号机之间：条件满足才能开放信号；条件破坏时信号要关闭。

4.2 敌对进路怎么判断

典型敌对进路：

• 同一到发线上对向列车进路与列车进路。
• 同一到发线上对向列车进路与调车进路。
• 同一咽喉区内对向重叠的列车进路。
• 同一咽喉区内对向或顺向重叠的列车进路与调车进路。
• 向同一无岔区段的进路。
• 防护进路的信号机设在侵限轨道绝缘节处，禁止同时开通的进路。

零基础判断法：看两条车要不要抢同一段轨道、抢同一道岔、迎面相撞、侧面冲突。只要会造成危险，就不能同时开放。

4.3 联锁表

联锁表是把“某条进路需要哪些条件”写成表。常见检查项：

• 进路中的道岔位置是否正确。
• 进路中的轨道区段是否空闲。
• 敌对进路是否未建立。
• 信号机开放条件是否满足。
• 防护道岔、带动道岔是否到位。

背诵句：联锁表就是把安全条件表格化，计算机联锁和继电器联锁都要按它执行。

5. PDF 04：计算机联锁

5.1 四层结构

计算机联锁通常分 4 层：

1. 人机交互层：控制台、显示器、操作表示软件。人通过它办理进路，看站场状态。
2. 联锁运算层：系统核心，执行联锁逻辑，决定能否选路、锁闭、开放信号、解锁。
3. 输入/输出接口层：采集现场设备状态，输出控制命令。
4. 室外设备层：信号机、转辙机、轨道电路等。

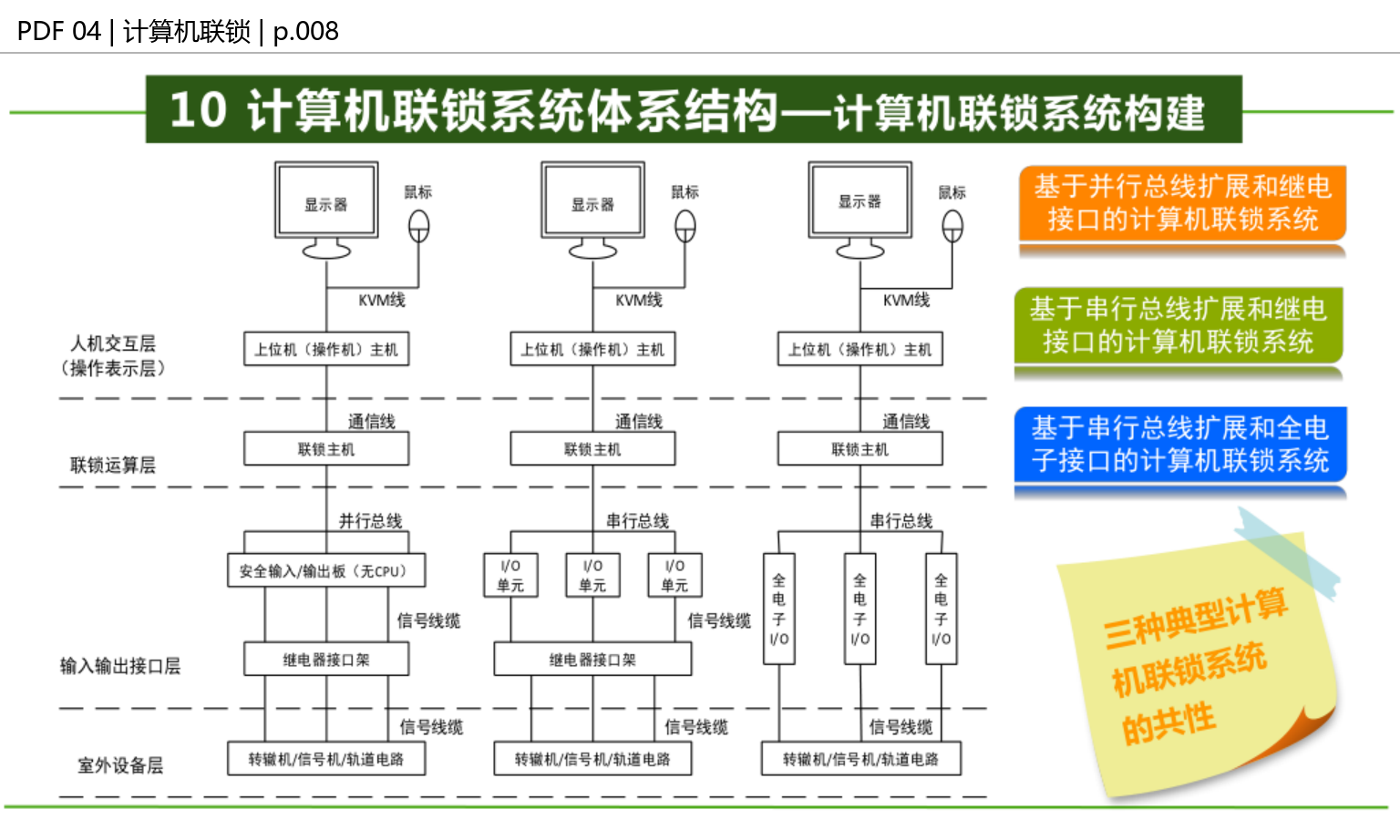

三种典型构建：

• 并行总线扩展 + 继电接口。
• 串行总线扩展 + 继电接口。
• 串行总线扩展 + 全电子接口。

5.2 硬件

硬件可按功能记：

• 操作表示设备：接收操作命令，显示站场、按钮、报警、文字信息。
• 联锁运算设备：运行联锁逻辑。
• 输入接口：采集信号机、道岔、轨道电路状态。
• 输出接口：驱动信号机显示、道岔转换等。
• 外部接口：与 CTC、TDCS、列控中心、RBC、电务维护机等通信。

5.3 软件

软件通常分：

• 操作表示软件：操作、显示、提示、记录、数据接口。
• 联锁逻辑运算软件：进路控制、道岔控制、信号控制、解锁控制。
• 输入/输出软件：采集状态、驱动接口。
• 联锁数据：站场、信号机、道岔、区段、进路表等基础数据。

联锁软件处理进路时的核心思路：

1. 接收操作命令。
2. 检查进路条件。
3. 选路并锁闭。
4. 开放信号。
5. 保持信号开放。
6. 列车通过后按条件解锁。

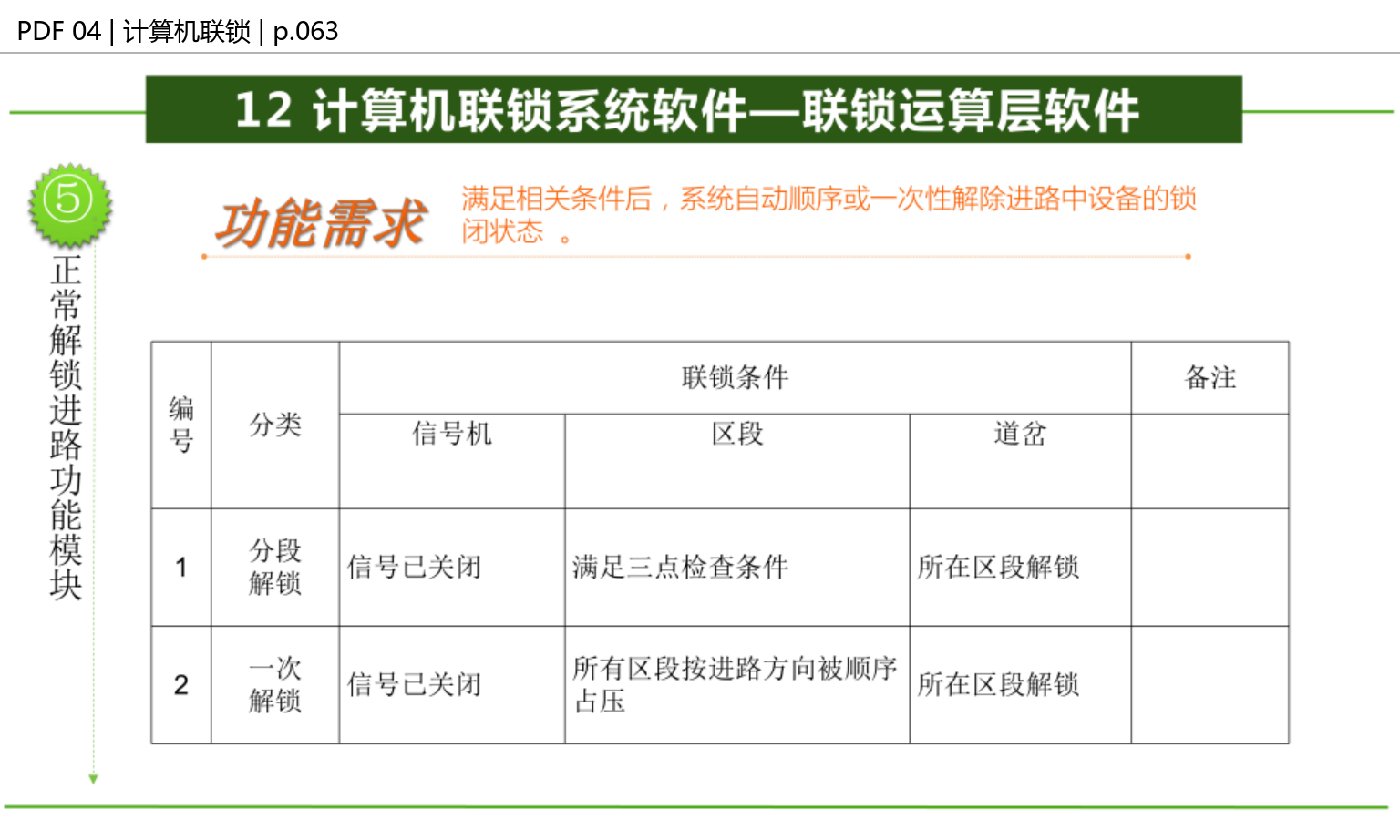

正常解锁条件常见表述：

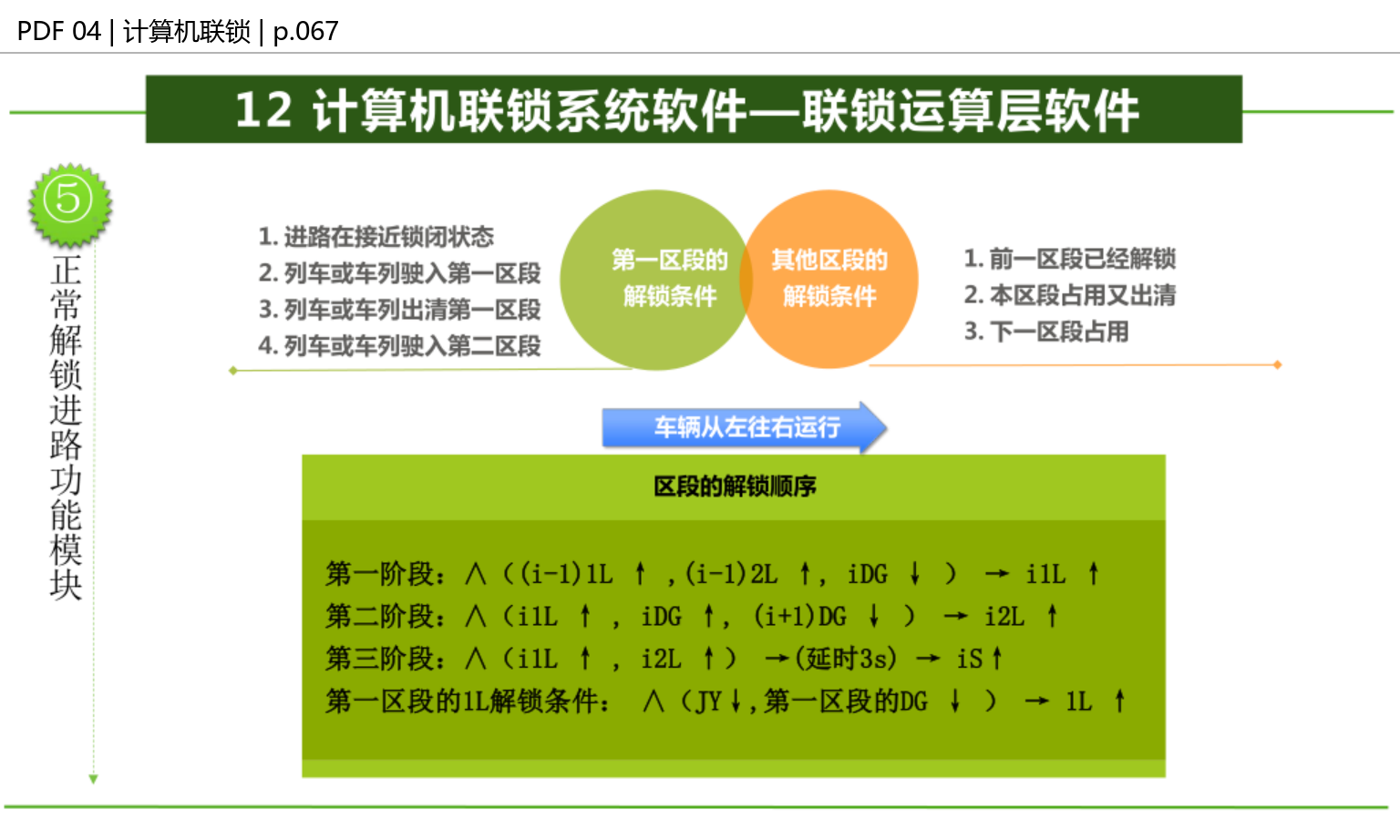

• 分段解锁：信号已关闭，满足三点检查条件，所在区段解锁。
• 一次解锁：信号已关闭，所有区段按进路方向被顺序占压，所在区段解锁。

5.4 可靠性与安全性

铁路信号中的“安全”不是日常的“不坏”，而是：即使坏了，也要坏向安全侧。
也就是故障时宁可让信号关闭、列车停下，也不能错误开放信号。

RAMS：

• R：Reliability，可靠性。
• A：Availability，可用性。
• M：Maintainability，可维护性。
• S：Safety，安全性。

常见安全保障：

• 避错技术：高可靠元件、环境防护、质量控制，尽量不出故障。
• 容错技术：故障发生后仍能维持工作或转入安全状态。
• 动态冗余：故障后切换备用模块。
• 静态冗余：多个模块同时工作，通过表决决定输出，如三取二。

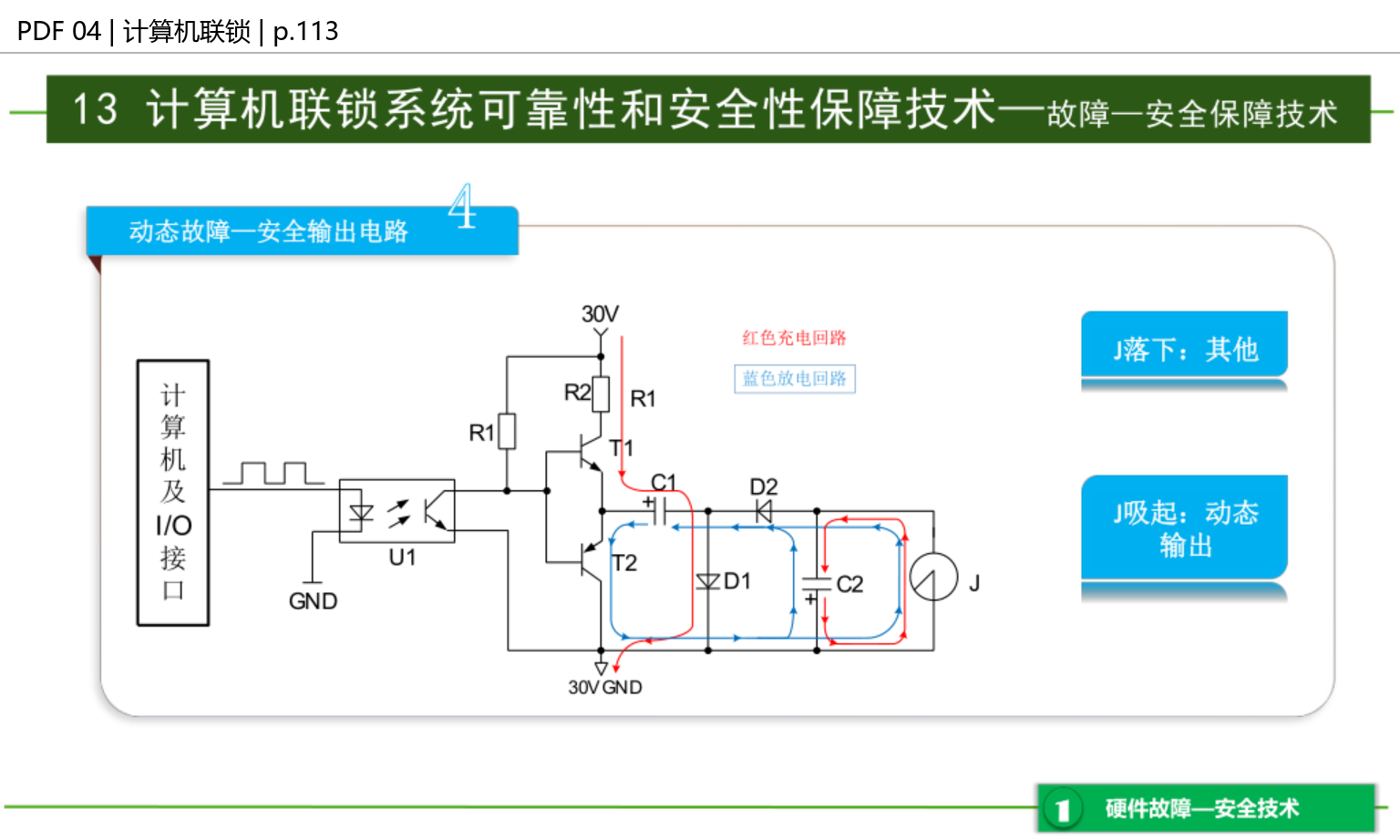

• 动态故障-安全输出：只有持续正确的动态信号才能维持输出，故障时输出自然落向安全侧。

典型模式：

• 双机热备：单机保证安全，双机提高可靠性。

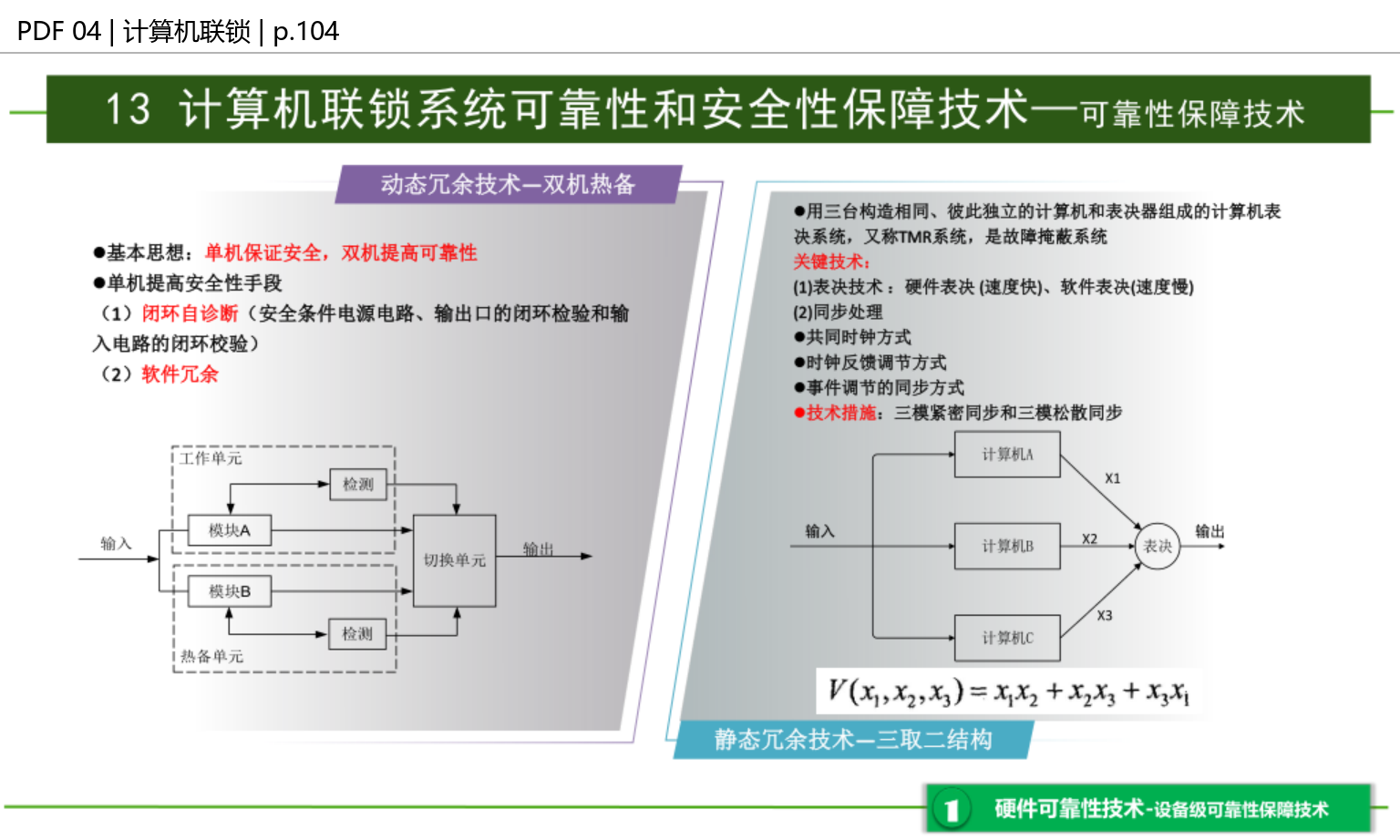

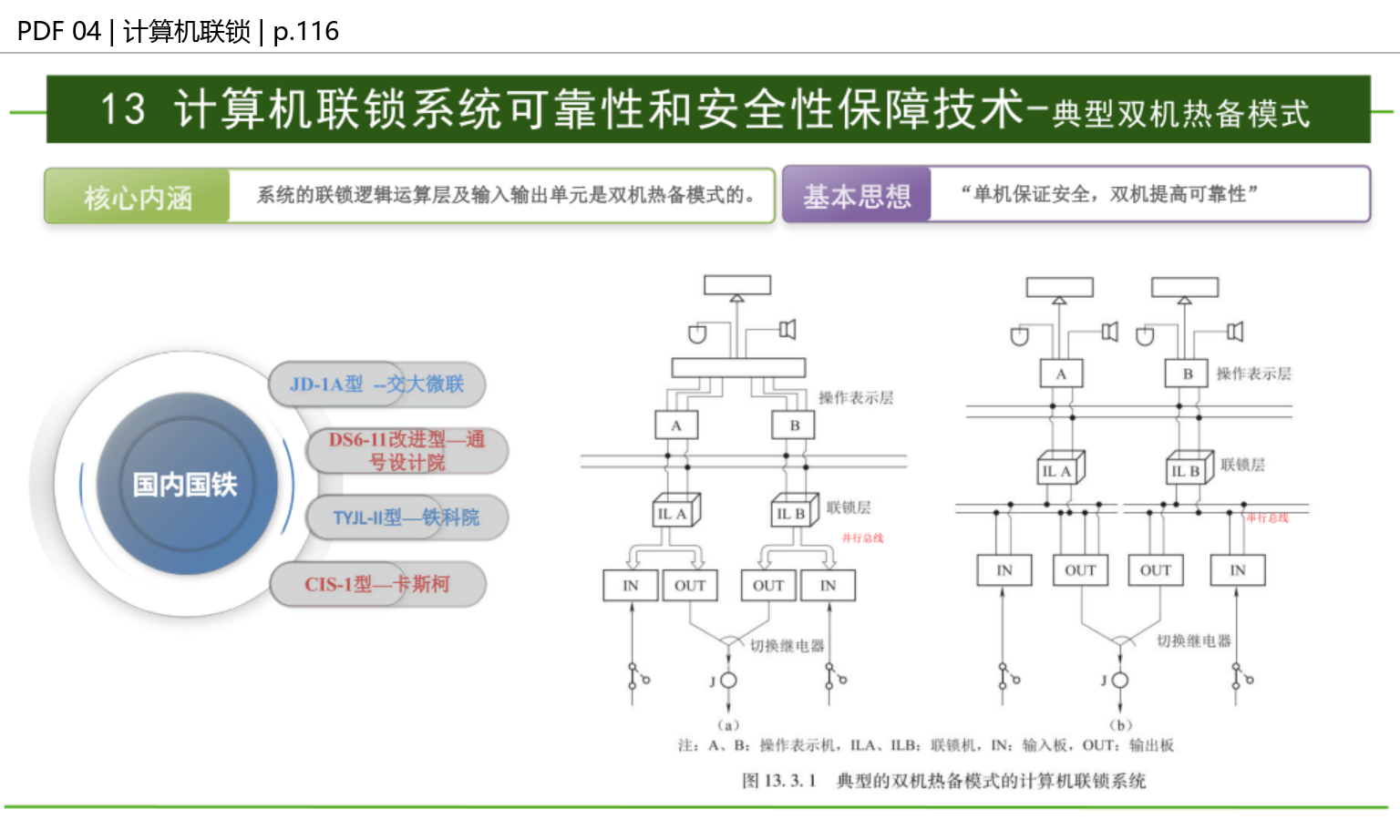

• 二乘二取二：两套二取二系统组合，提高安全和可靠性。
• 三取二：三个通道表决，两个一致才有效。

高频背诵句：

• 计算机联锁核心是联锁运算层。
• I/O 层负责采集现场状态和驱动室外设备。
• 安全性核心是故障-安全。
• 双机热备提高可靠性，二乘二取二兼顾可靠性和安全性。

6. PDF 05：铁路信号继电器

继电器电路是 6502 的语言。看电路图时先问三个问题：

1. 这个继电器什么时候吸起？
2. 它吸起后通过哪些前接点保持？
3. 它落下后会切断什么或开放什么？

基本逻辑：

• 串联 = 与：所有条件满足才通。
• 并联 = 或：任一条件满足即可通。
• 前接点 = 继电器吸起后闭合。
• 后接点 = 继电器落下后闭合。

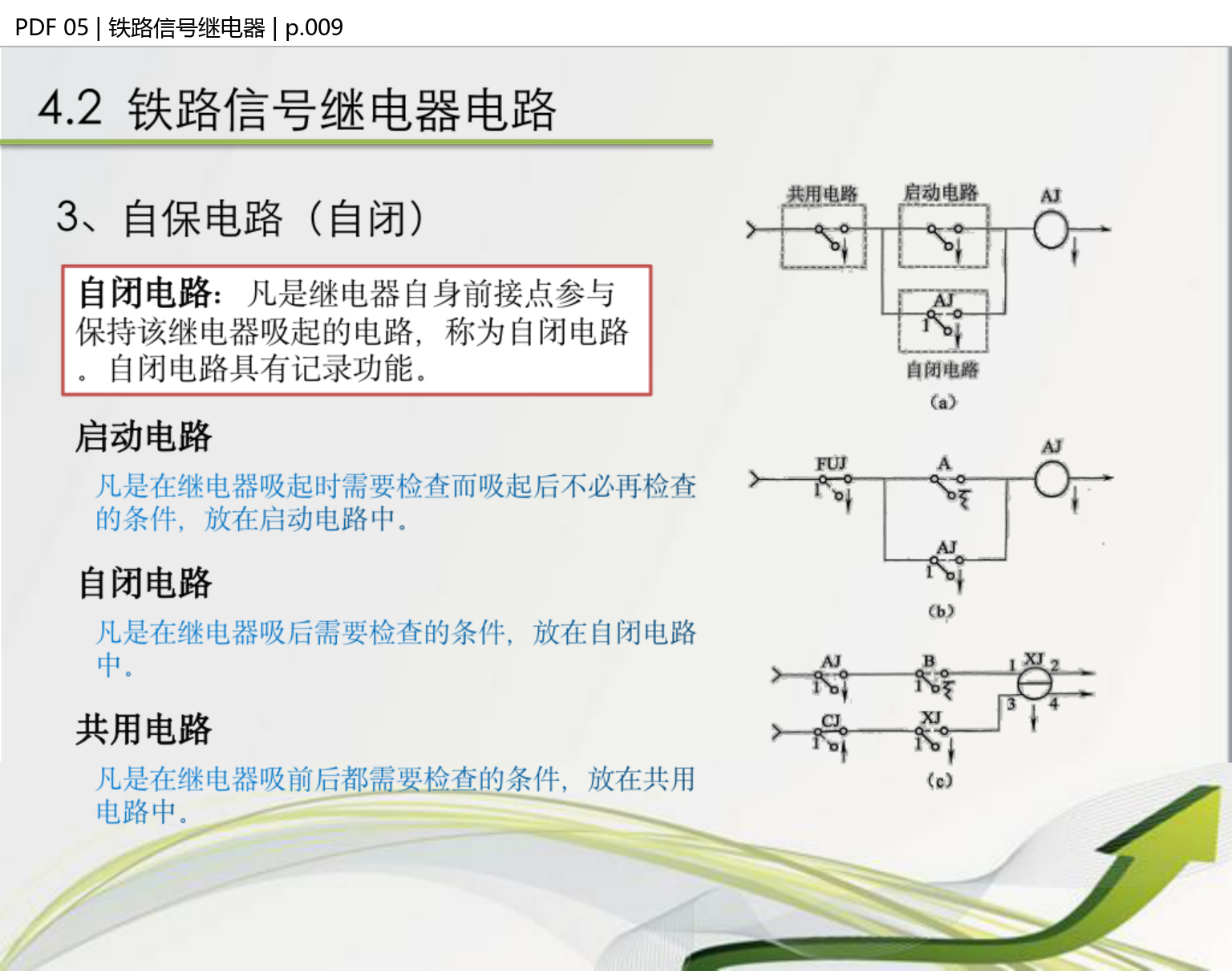

自闭电路很重要：继电器吸起后，经自己的前接点继续供电，从而“记住”已经发生的动作。

高频背诵句：

• 前接点跟吸起，后接点跟落下。
• 自闭电路负责保持，启动电路负责初次吸起。
• 断线保护要求断线时继电器落下。
• 混线保护防止外来电源使继电器错误吸起。

7. PDF 06：6502 电气集中基础

7.1 6502 是什么

6502 电气集中用继电器电路集中控制道岔、进路和信号机。
它的设计思想是：把站场中重复出现的设备做成定型组合，再按站场图拼接成完整电路。

7.2 15 条网络线

6502 的网络线可分为：

• 1-6 线：选择组，用于选路、选道岔、选信号点。
• 7-13 线：执行组，用于检查、锁闭、开放信号、解锁。
• 14/15 线：表示灯，白光带、红光带显示。

7.3 组合与组合架

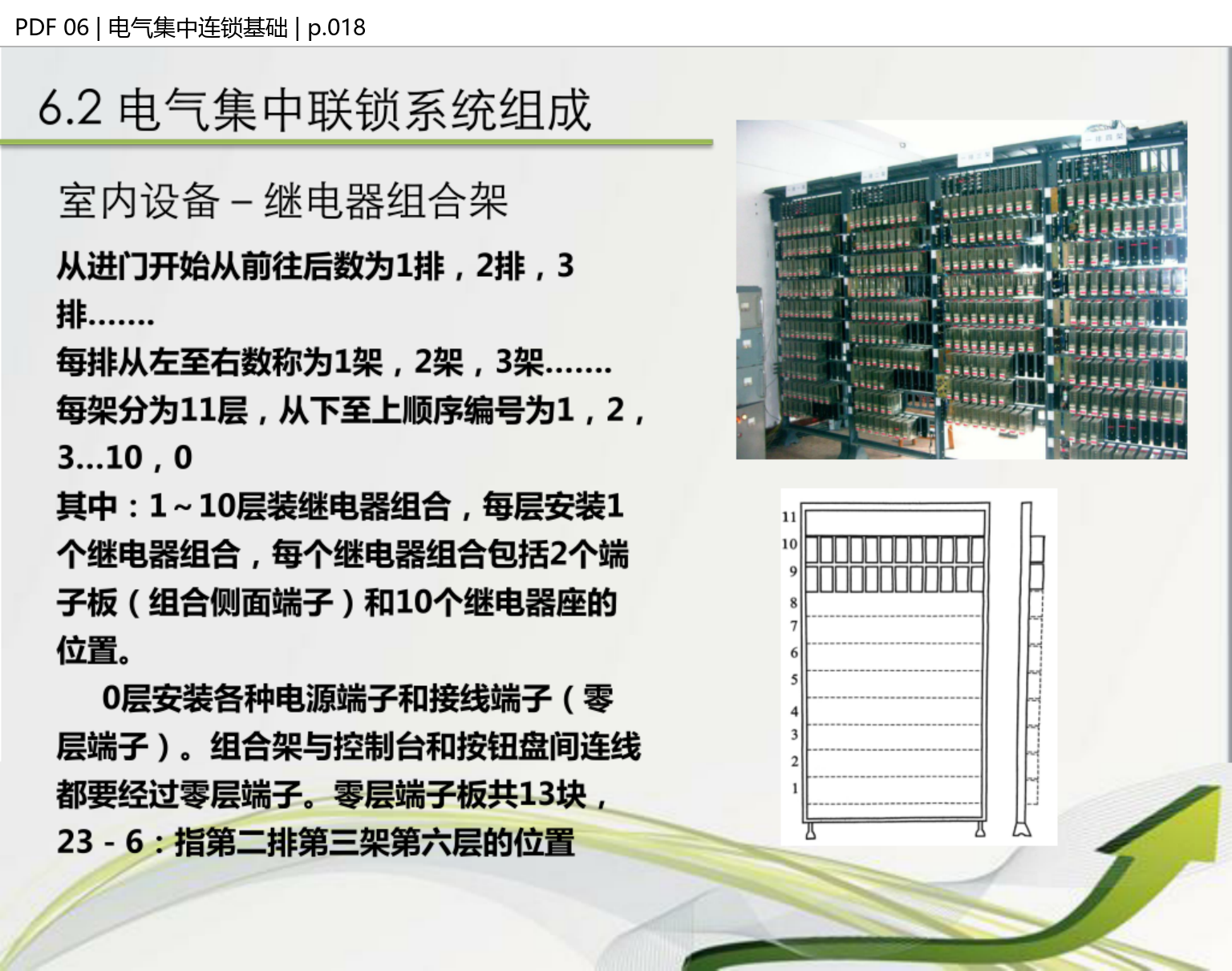

组合是若干继电器和配线构成的标准模块。

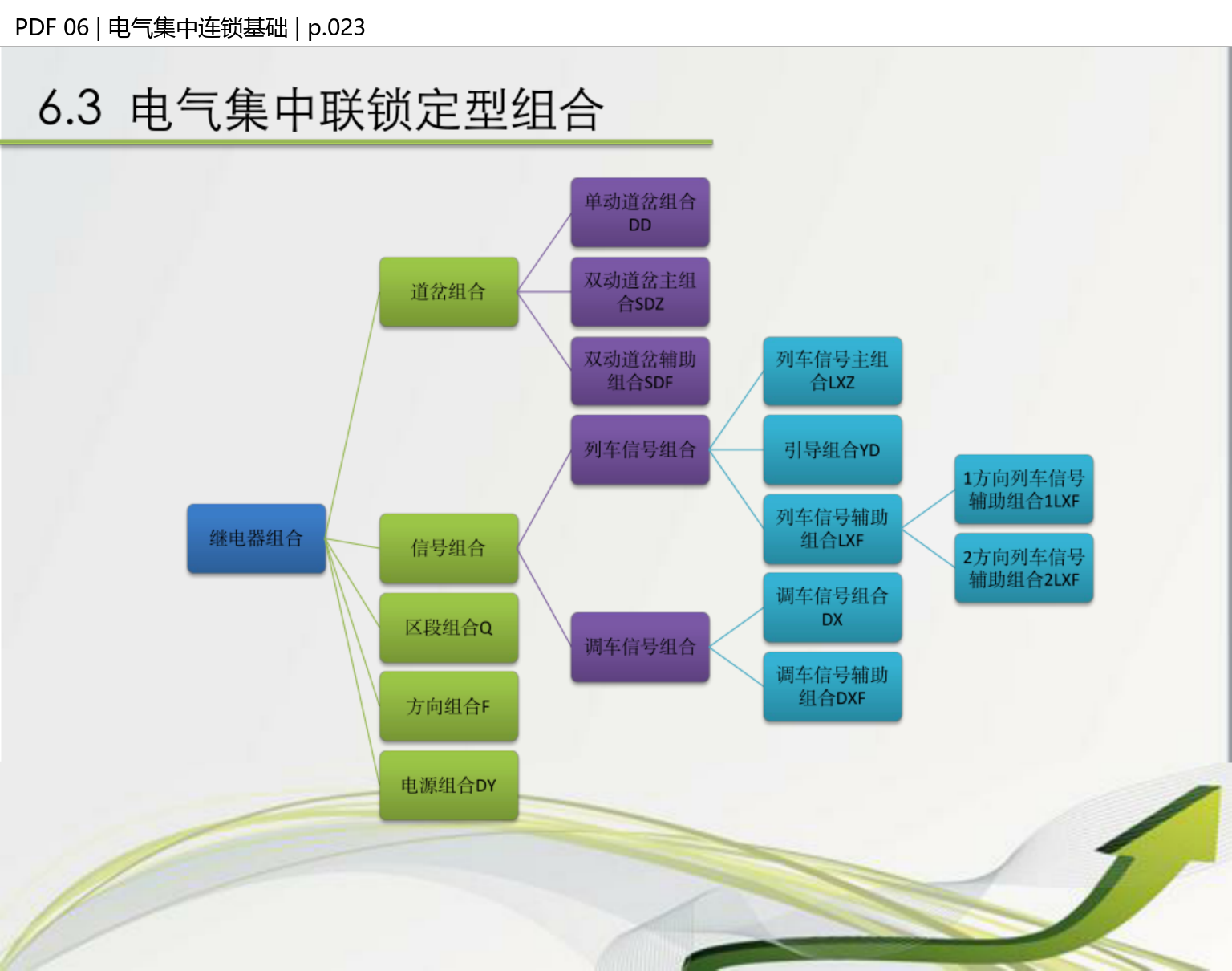

组合架是安装组合的架子，按排、架、层编号定位。

常见组合：

• 道岔组合：DD、SDZ、SDF。
• 信号组合：LXZ、YD、LXF、DX、DXF。
• 区段组合：Q。
• 方向组合：F。
• 电源组合：DY。

高频背诵句：

• 单动道岔用 DD。
• 双动道岔用 SDZ/SDF。
• 每一道岔区段、列车进路上的无岔区段都要 Q 组合。

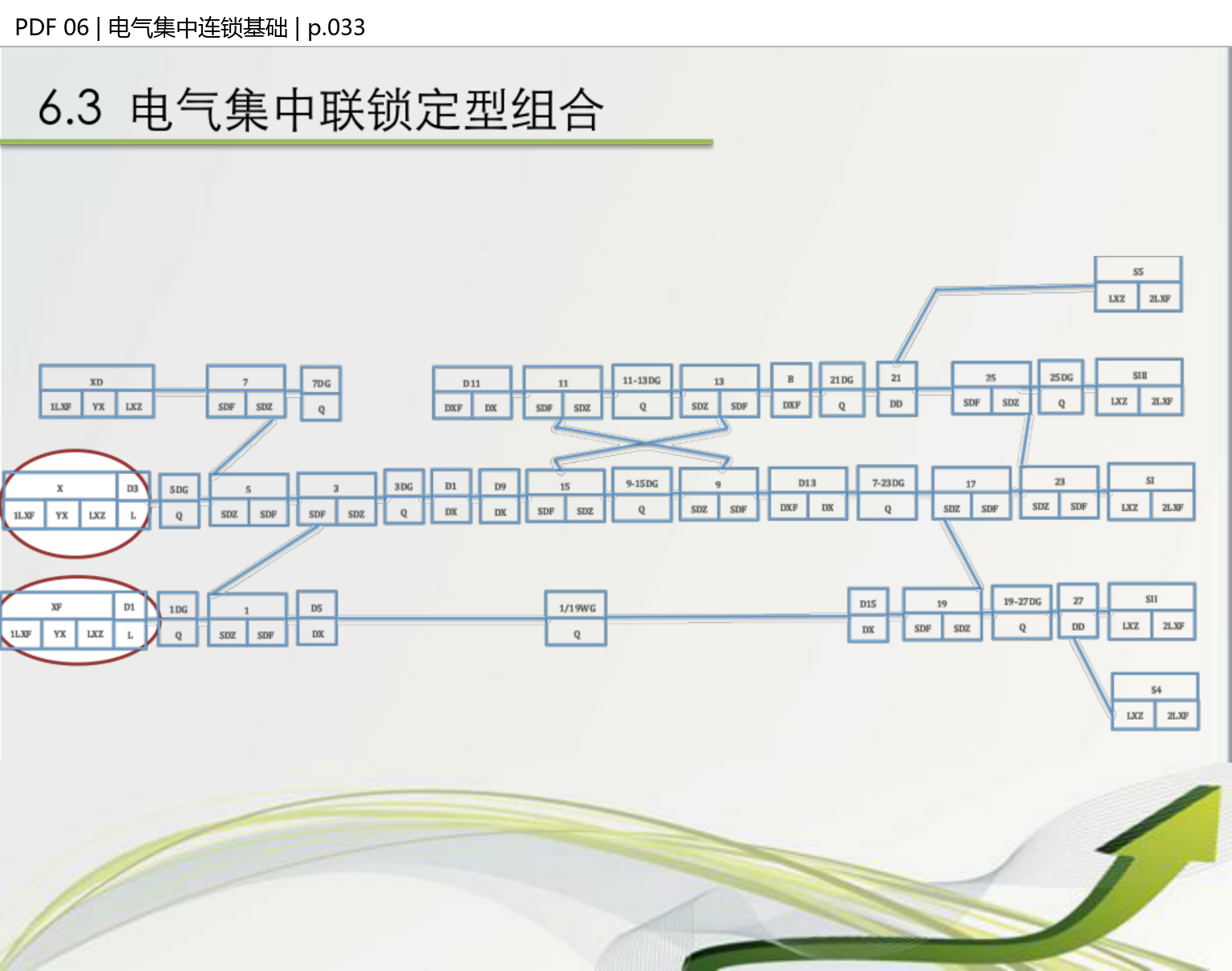

• 6502 的本质是按站场图把定型组合拼成联锁电路。

8. PDF 07：进路选排过程继电器电路

8.1 选排阶段做什么

进路选排 = 按按钮后，系统先把“想办哪条路”选出来。
要完成三件事：

1. 记录进路范围和性质。
2. 选出道岔及信号点。
3. 检查进路选排一致性。

8.2 重要继电器

继电器	零基础解释	速记
AJ	按钮继电器，记录按了哪个按钮	AJ 记按钮
LJJ/LFJ/DJJ/DFJ	方向继电器，确定列车/调车、接车/发车方向	四选一
JXJ	进路选择继电器，传递选路电源，选信号点	JXJ 选路
FKJ	辅助开始继电器，记录始端，防止重复开放	FKJ 记始端
ZJ	终端继电器，主要用于调车终端	ZJ 记终端
DCJ/FCJ	道岔操纵继电器，定位/反位	D 定位，F 反位
KJ	开始继电器，检查选排一致性	KJ 查一致

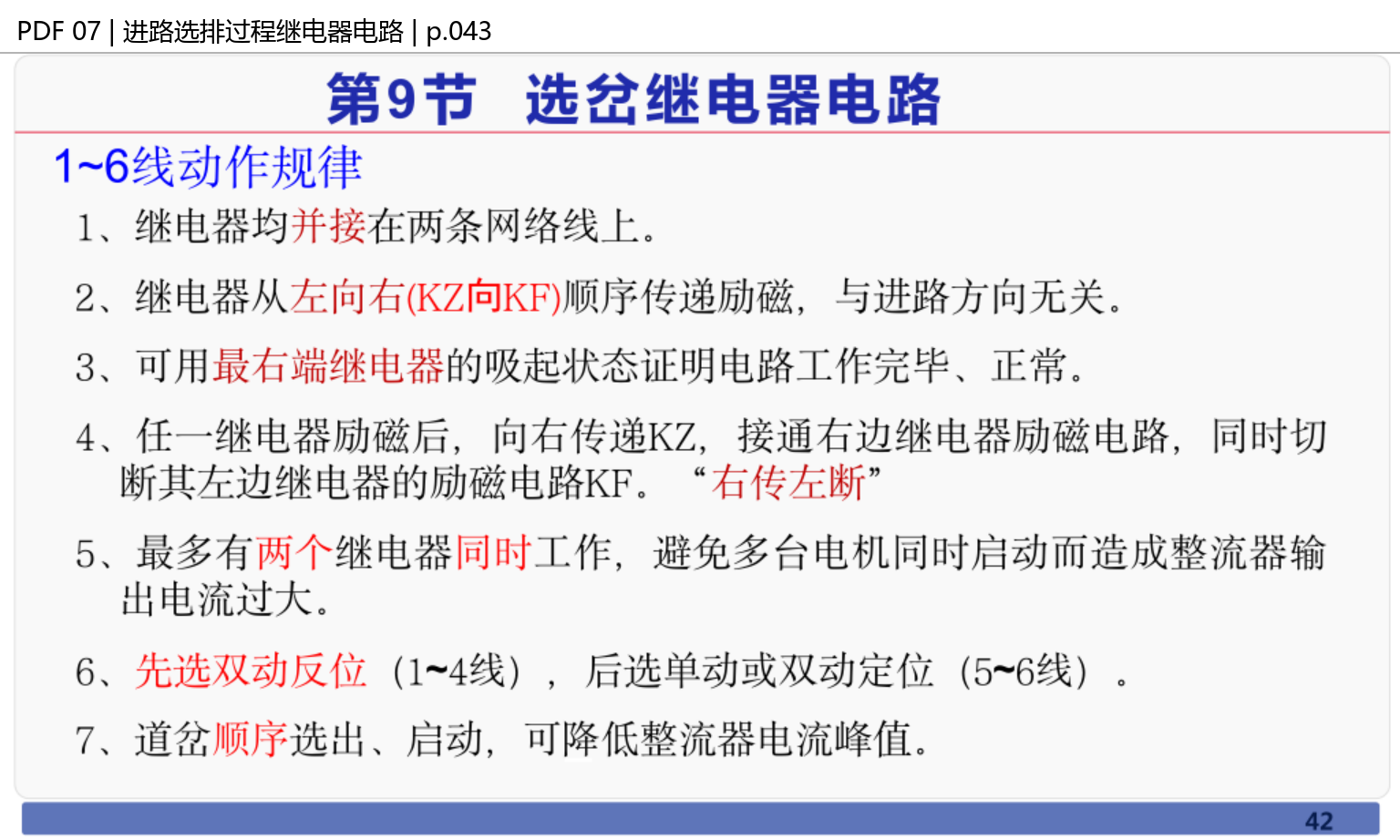

8.3 1-6 线规律

高频规律：

• 1、2 线：选撇型双动道岔反位。
• 3、4 线：选捺型双动道岔反位。
• 5、6 线：选双动定位、单动定位/反位和信号点。
• 顺序：先选双动反位，再选定位和信号点。

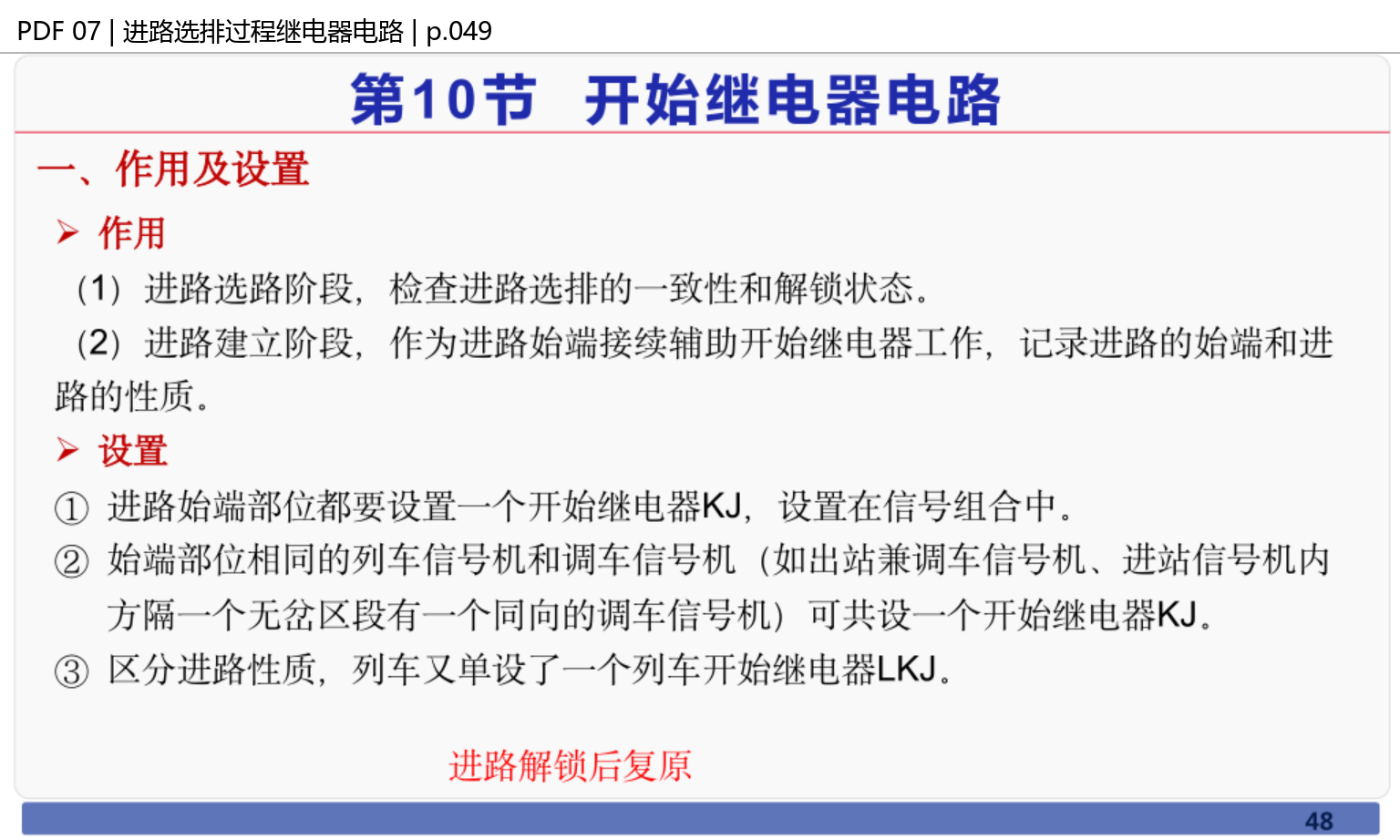

8.4 KJ 的作用

KJ 检查：

• DCJ/FCJ 与 DBJ/FBJ 是否一致。
• 进路是否在解锁状态。
• 敌对进路是否未建立。

KJ 不吸起，说明选排不合格，进路不能进入建立阶段。

9. PDF 08：进路建立过程继电器电路

9.1 主线流程

进路建立 = 先检查能不能走，再把路锁住，最后开放信号。

三步：

1. 检查锁闭条件。
2. 实现进路锁闭。
3. 开放并保持信号。

网络线记忆：

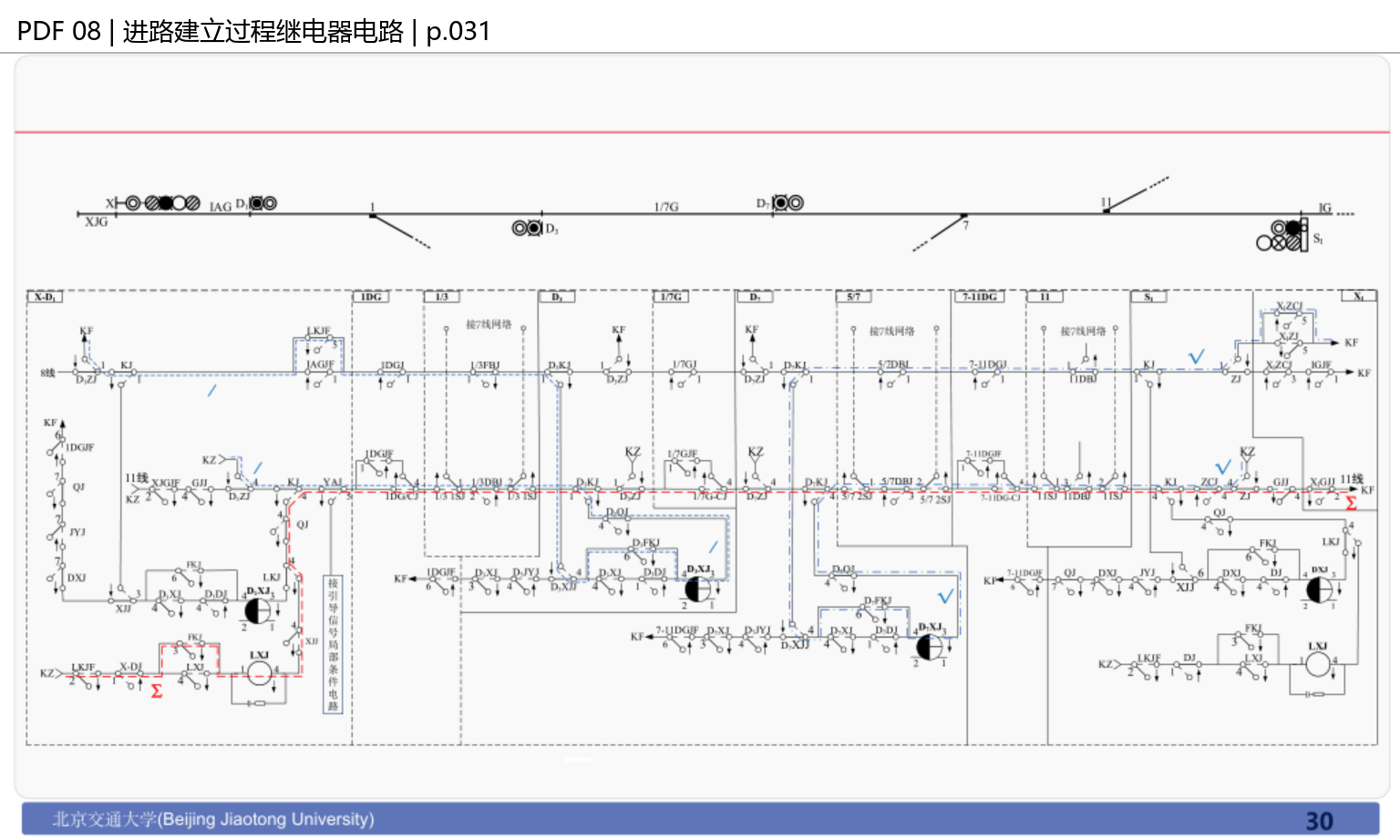

• 8 线：信号检查 XJJ。

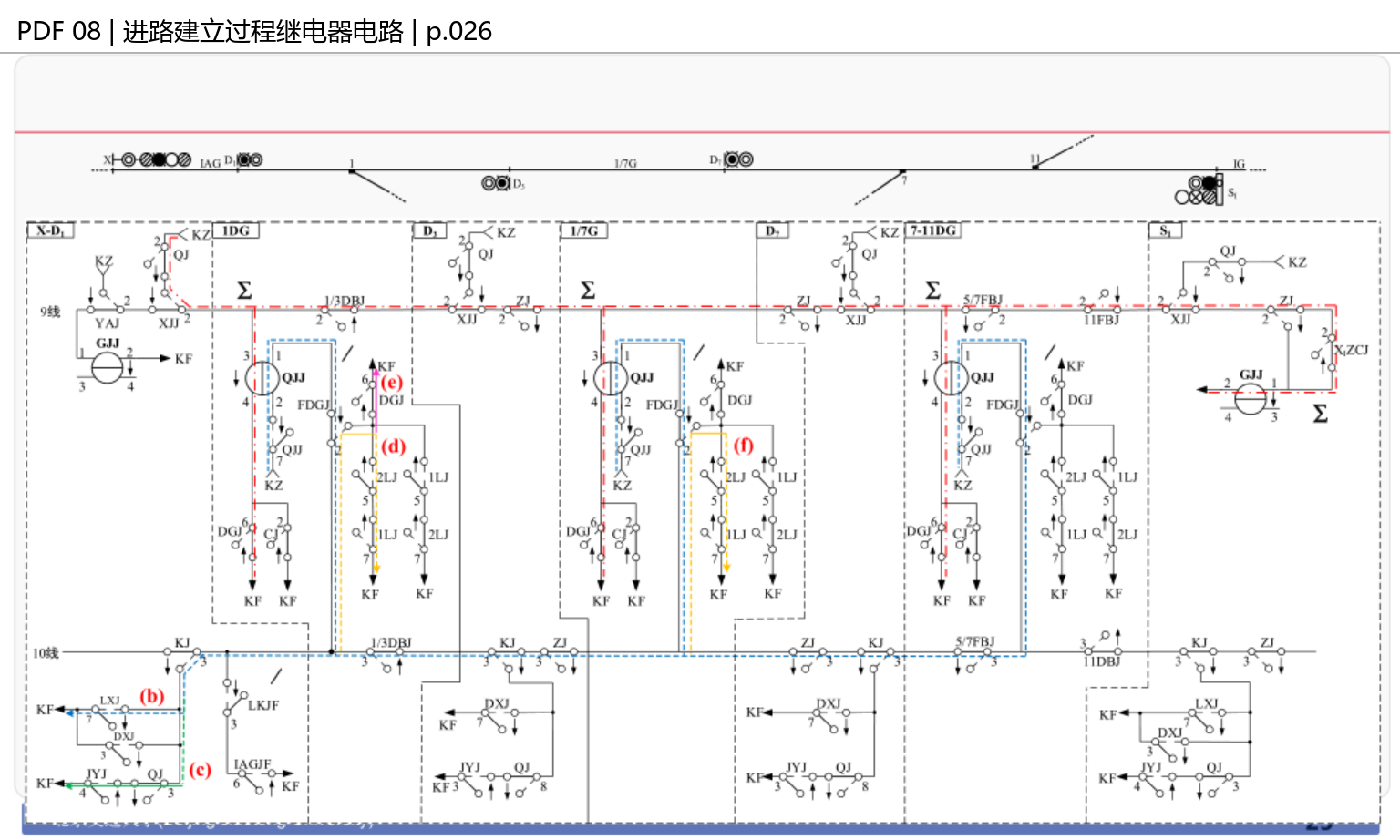

• 9、10 线：区段检查 QJJ、股道检查 GJJ，并实现锁闭。
• 11 线：开放信号 LXJ/DXJ，引导时涉及 YXJ。

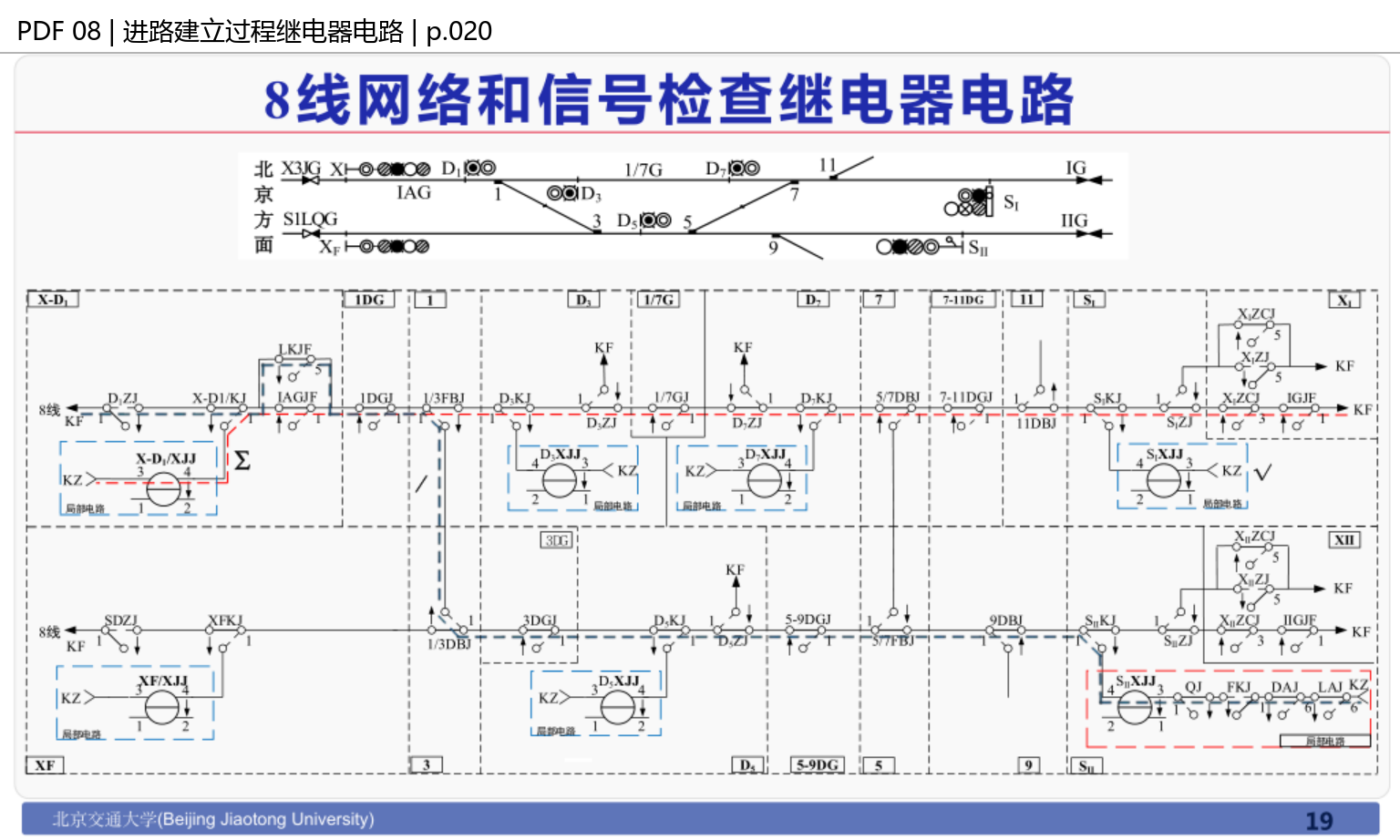

9.2 XJJ：信号检查继电器

XJJ 检查“是否可以开放信号”。它不是直接点灯，而是证明开放信号的条件成立。

检查内容通常包括：

• 进路空闲。
• 道岔位置正确。
• 敌对进路未建立。
• 取消/人工解锁状态安全。

易混点：XJJ 是检查开放可能性，LXJ/DXJ 才控制信号开放。

9.3 QJJ、GJJ、SJ：锁闭相关

QJJ：区段检查继电器，检查并准备锁闭轨道区段。
GJJ：股道检查继电器，配合 ZCJ 防止迎面敌对。
SJ：锁闭继电器，锁闭道岔和敌对进路，常态吸起，锁闭或有车占用时落下。

9.4 LXJ/DXJ：开放信号

开放信号前要再次检查：

• 进路空闲。
• 道岔位置正确。
• 进路已锁闭。
• 敌对进路未建立。
• 灯丝等设备条件正常。

列车信号用 LXJ，调车信号用 DXJ。

9.5 解锁

解锁方式：

• 自动解锁。
• 调车中途返回解锁。
• 取消进路。
• 人工延时解锁。
• 区段故障解锁。

1LJ/2LJ：进路继电器，常态吸起，进路锁闭后落下，解锁时再吸起。
CJ：传递继电器，正常解锁时缓吸 3-4 秒，取消/人工解锁时快速吸起。

三点检查：

1. 前一区段占用并出清。
2. 本区段占用并出清。
3. 下一区段占用。

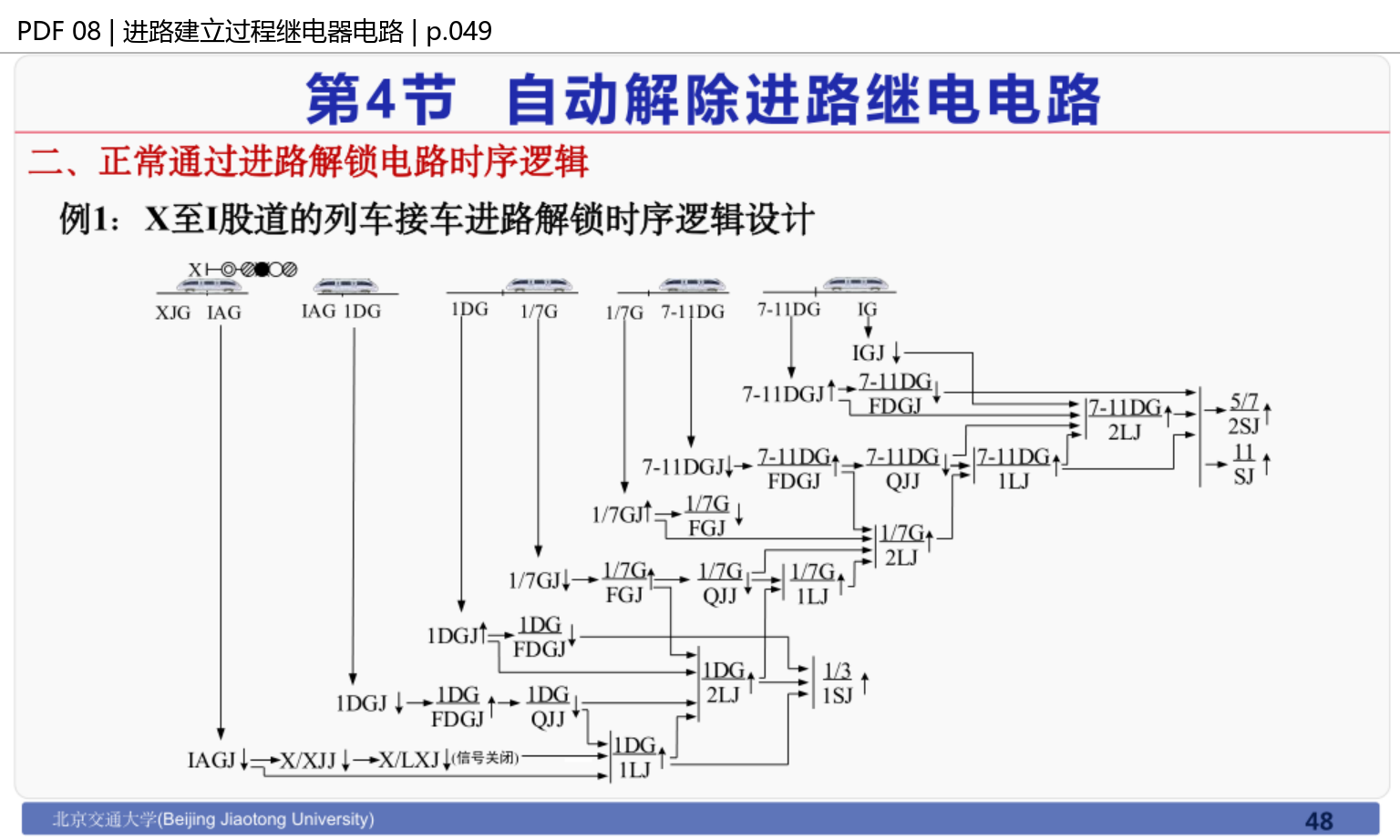

正常通过时，进路从始端向终端逐段解锁：

• 左向右进路：1LJ 先吸起，2LJ 后吸起。
• 右向左进路：2LJ 先吸起，1LJ 后吸起。

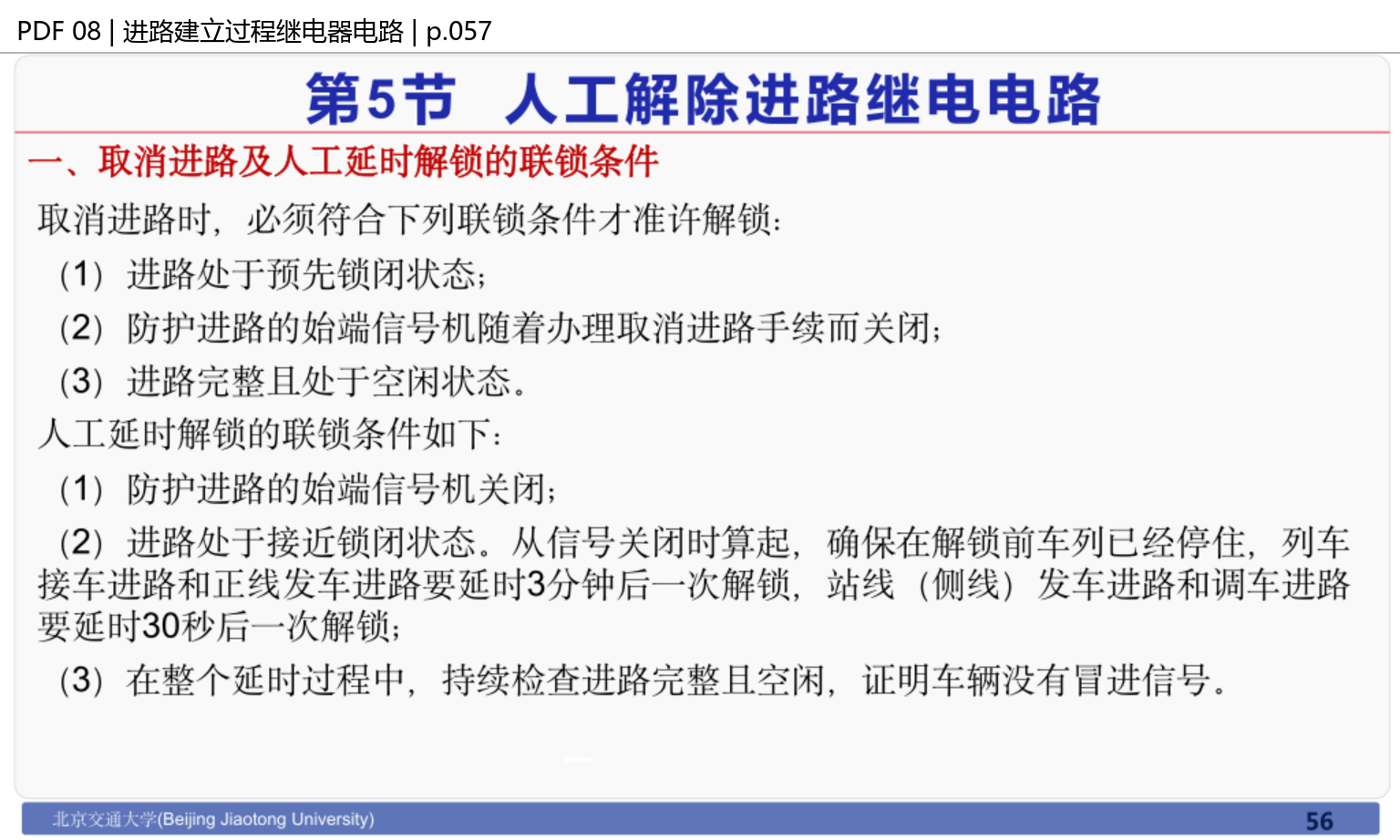

取消进路与人工延时解锁：

• 取消进路：列车尚未接近，属于预先锁闭。
• 人工延时解锁：列车已接近，先关闭信号，再按规定延时后解锁。
• 接车进路和正线发车进路：延时 3 分钟。
• 站线/侧线发车和调车进路：延时 30 秒。

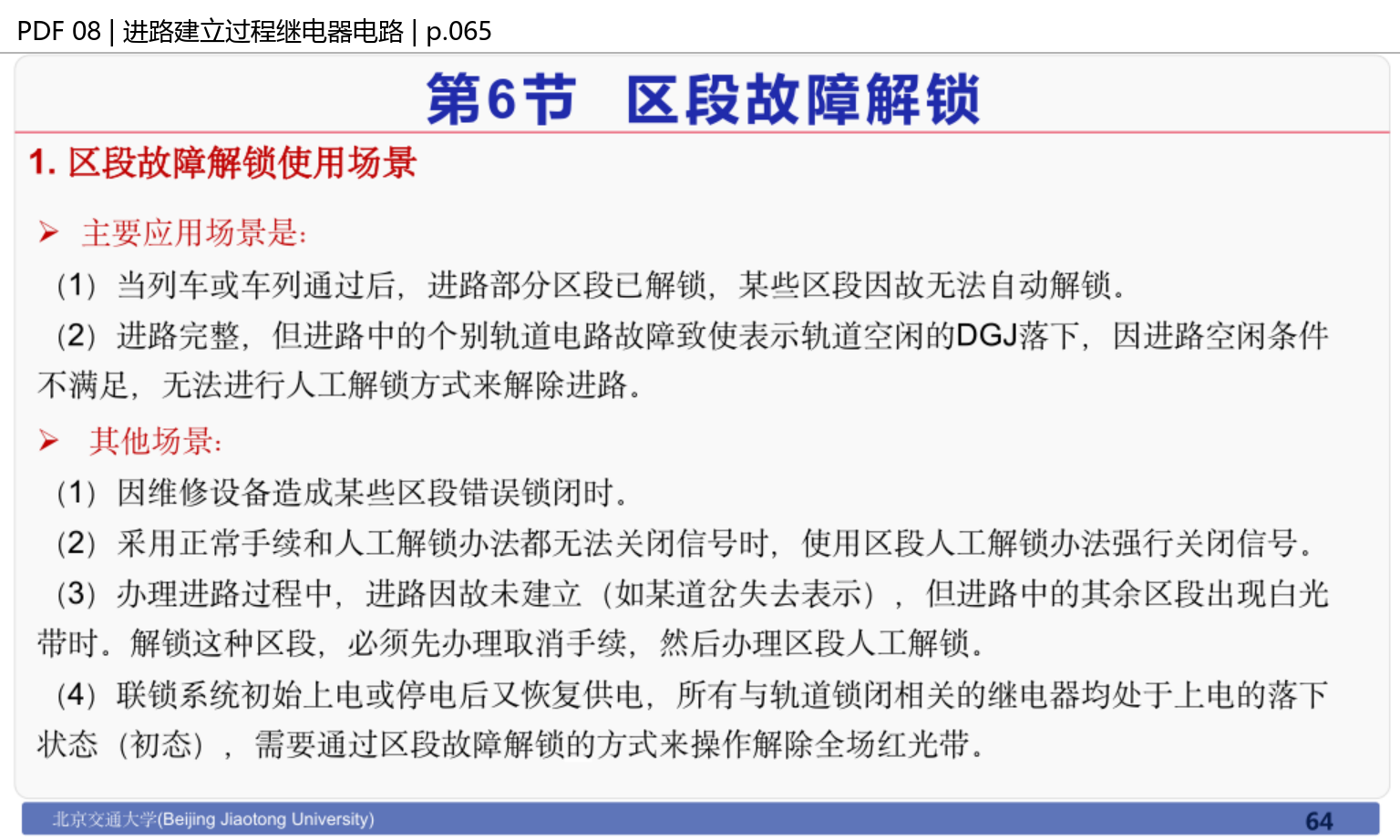

区段故障解锁用于异常情况，必须人工确认安全，两人配合；列车运行前方区段不能解锁。

10. 最后一小时背诵清单

1. 车站信号系统的任务：保证站内行车安全，防止追尾、迎面相撞、侧面冲突、脱轨。
2. 进路 = 信号机 + 道岔位置 + 轨道区段 + 防护关系。
3. 联锁三句话：道岔不到位不开信号；信号开放后道岔不能动；敌对进路不能同时开。
4. 轨道电路用于检查区段占用/空闲。
5. 进站、出站、预告、复示、调车信号机的作用要会区分。
6. 计算机联锁四层：人机交互、联锁运算、I/O 接口、室外设备。
7. 计算机联锁软件：操作表示、联锁逻辑、输入输出、联锁数据。
8. 故障-安全：故障时导向关闭信号、停止列车的安全状态。
9. RAMS：可靠性、可用性、可维护性、安全性。
10. 前接点吸起闭合，后接点落下闭合。
11. 串联是与，并联是或，自闭电路负责保持。
12. 6502：1-6 线选择组，7-13 线执行组，14/15 线表示灯。
13. AJ 记按钮，方向继电器定方向，JXJ 选路，DCJ/FCJ 选道岔，KJ 查一致。
14. 进路建立三步：检查锁闭条件、实现进路锁闭、开放并保持信号。
15. 8 线 XJJ 查开放可能性，9/10 线 QJJ/GJJ 查区段股道并锁闭，11 线 LXJ/DXJ 开放信号。
16. ZCJ 防迎面敌对，SJ 锁闭道岔和敌对进路。
17. 1LJ/2LJ 常态吸起，锁闭后落下，解锁时吸起。
18. 三点检查：前一区段出清、本区段出清、下一区段占用。
19. CJ 正常解锁缓吸 3-4 秒，取消/人工解锁快速吸起。
20. 取消进路用于预先锁闭；人工延时解锁用于接近锁闭。

11. 易混对照

易混项	区别
XJJ 与 LXJ/DXJ	XJJ 检查能否开放；LXJ/DXJ 控制信号开放
QJJ 与 GJJ	QJJ 查轨道区段；GJJ 查股道和迎面敌对
ZCJ 与 SJ	ZCJ 照查两端咽喉；SJ 锁闭道岔和敌对
取消进路与人工延时解锁	取消用于未接近；人工延时用于已接近
定位与反位	定位通常是常用/规定位置；反位是转换后位置
列车进路与调车进路	列车进路用于列车到发通过；调车进路用于站内调车
基本进路与变通进路	基本是默认路径；变通是替代路径
继电器联锁与计算机联锁	前者用继电器电路实现逻辑；后者用软件和 I/O 实现逻辑

12. 高清关键页索引

优先看这些图片，能最快建立图感：

• output/key_pages/pdf02_p005_第二章.png：站场线路、股道、咽喉区。

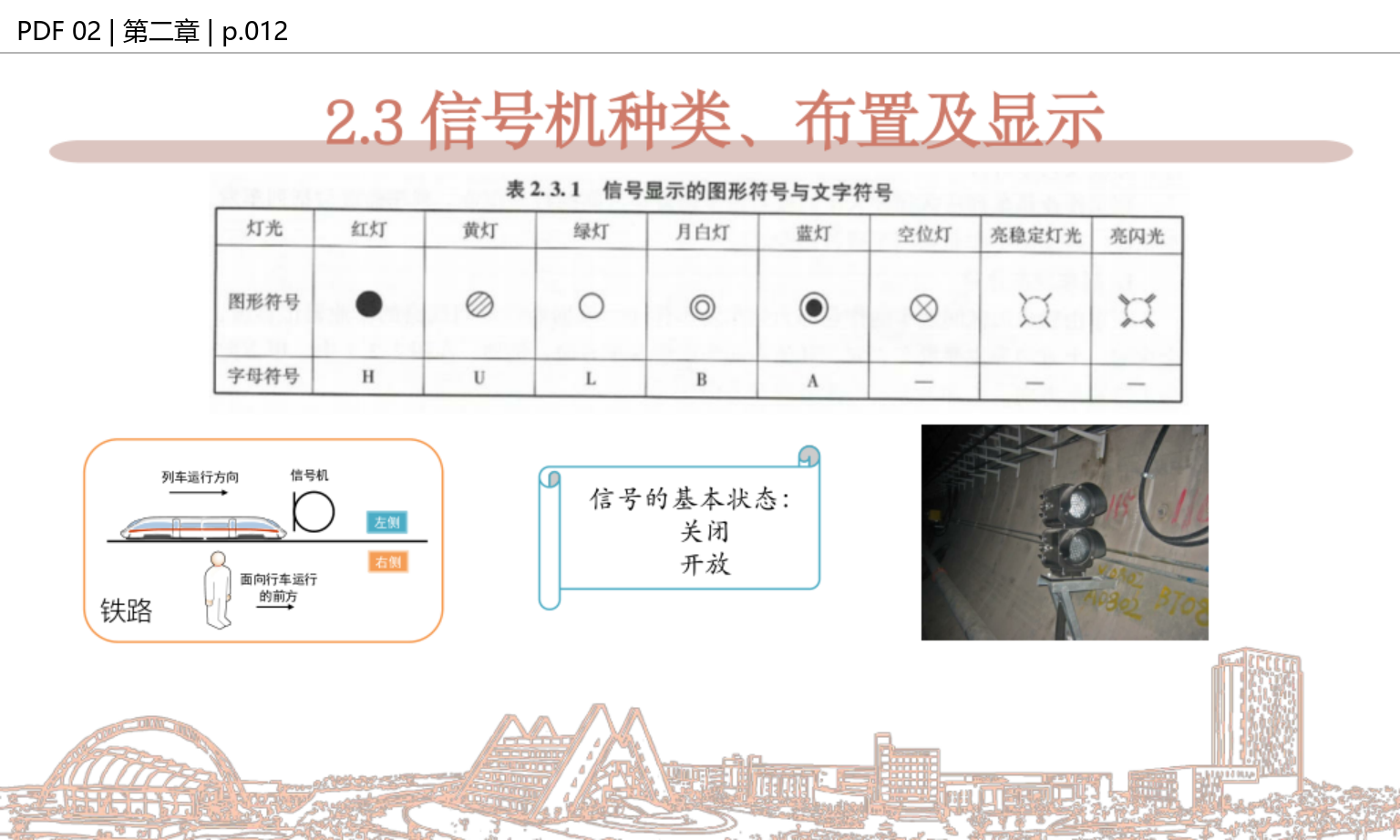

• output/key_pages/pdf02_p012_第二章.png：信号机显示符号。

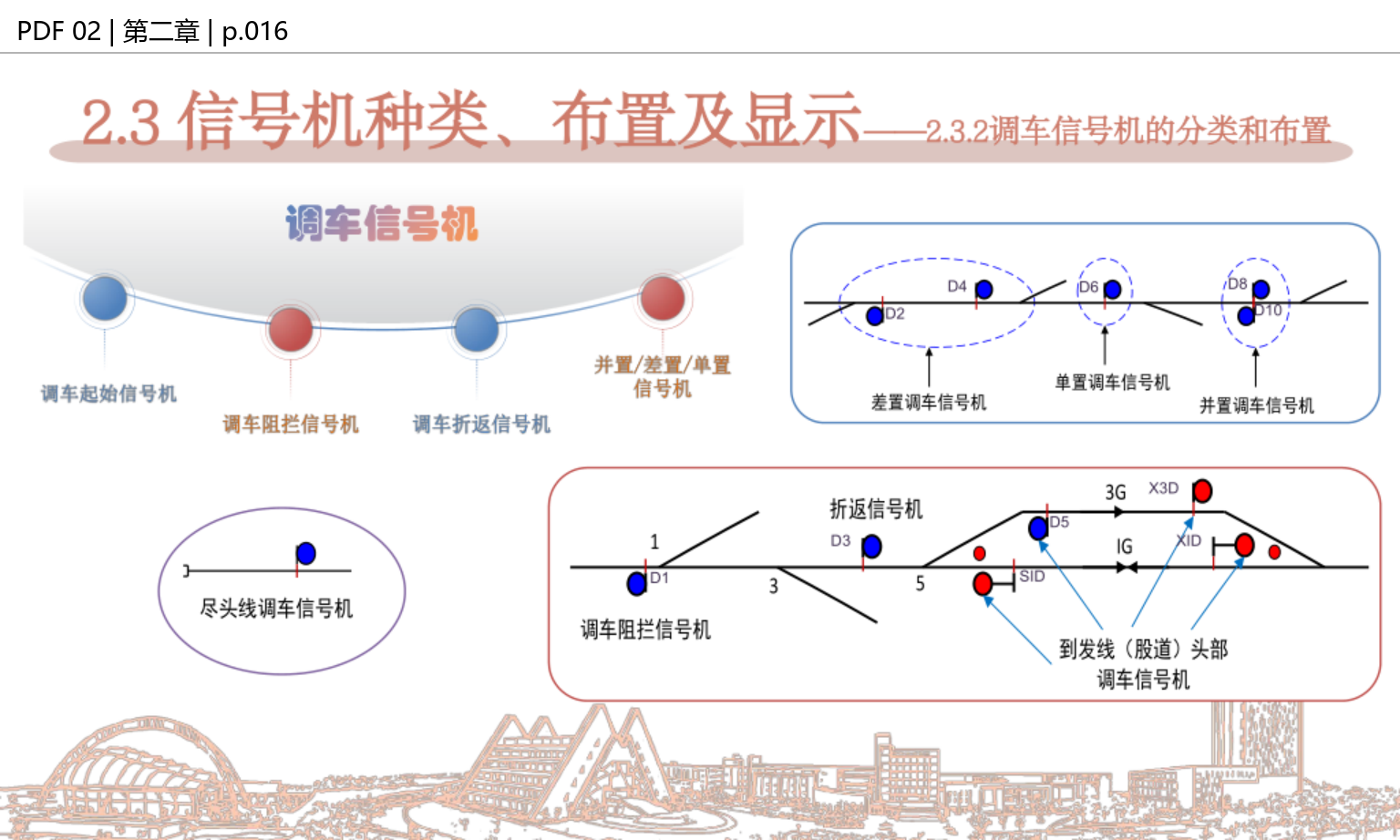

• output/key_pages/pdf02_p016_第二章.png：调车信号机布置。

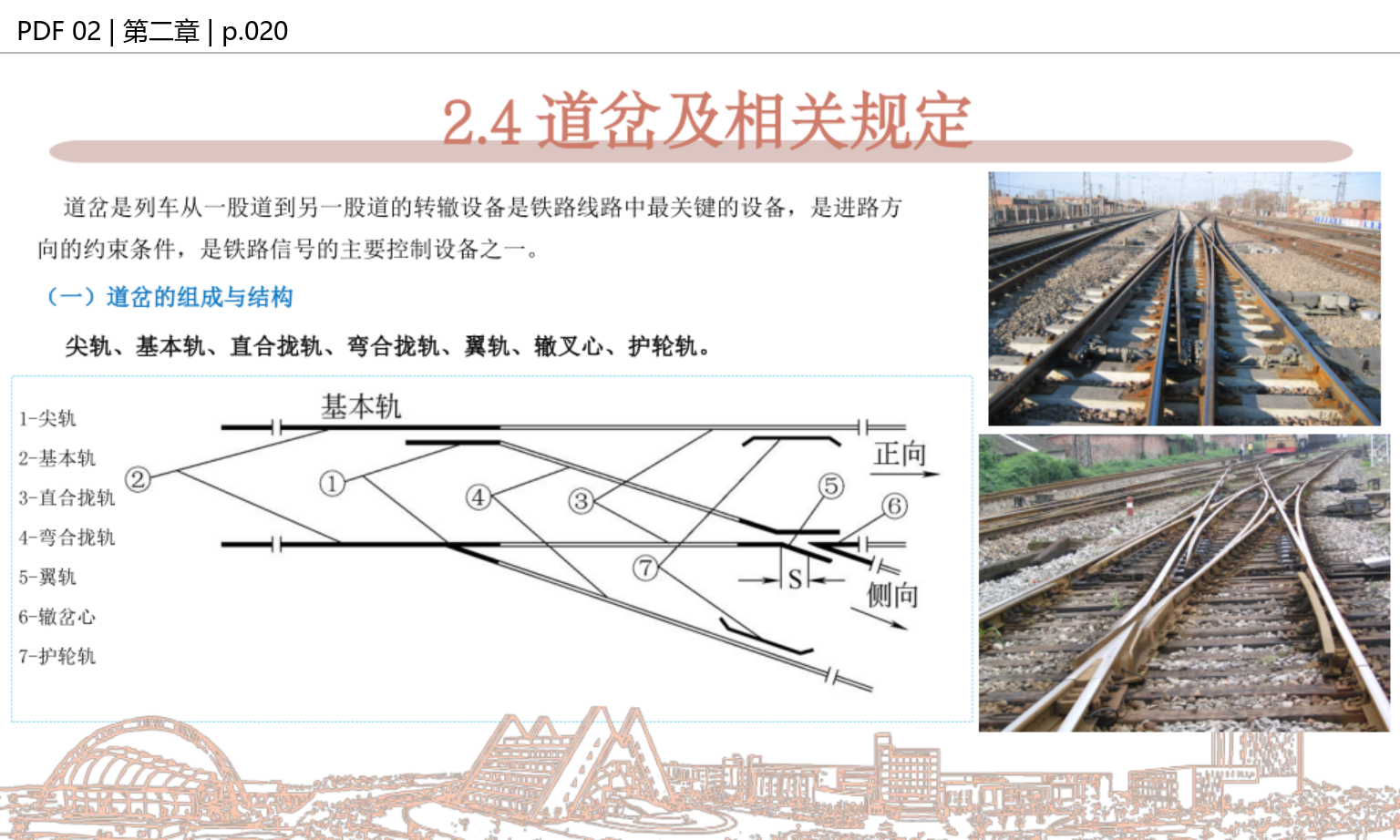

• output/key_pages/pdf02_p020_第二章.png：道岔结构。

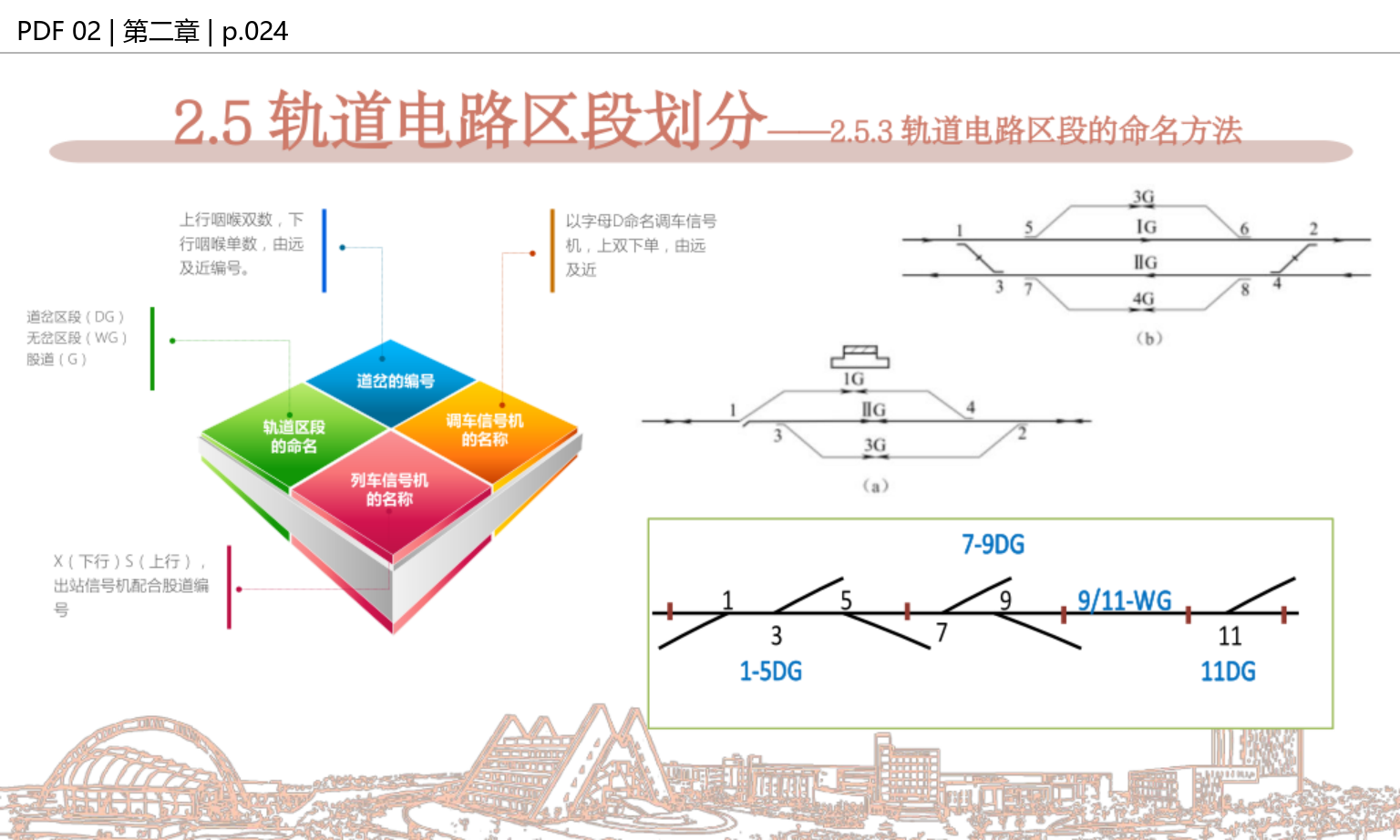

• output/key_pages/pdf02_p024_第二章.png：轨道电路区段命名。
• output/key_pages/pdf02_p025_第二章.png：进路范围。

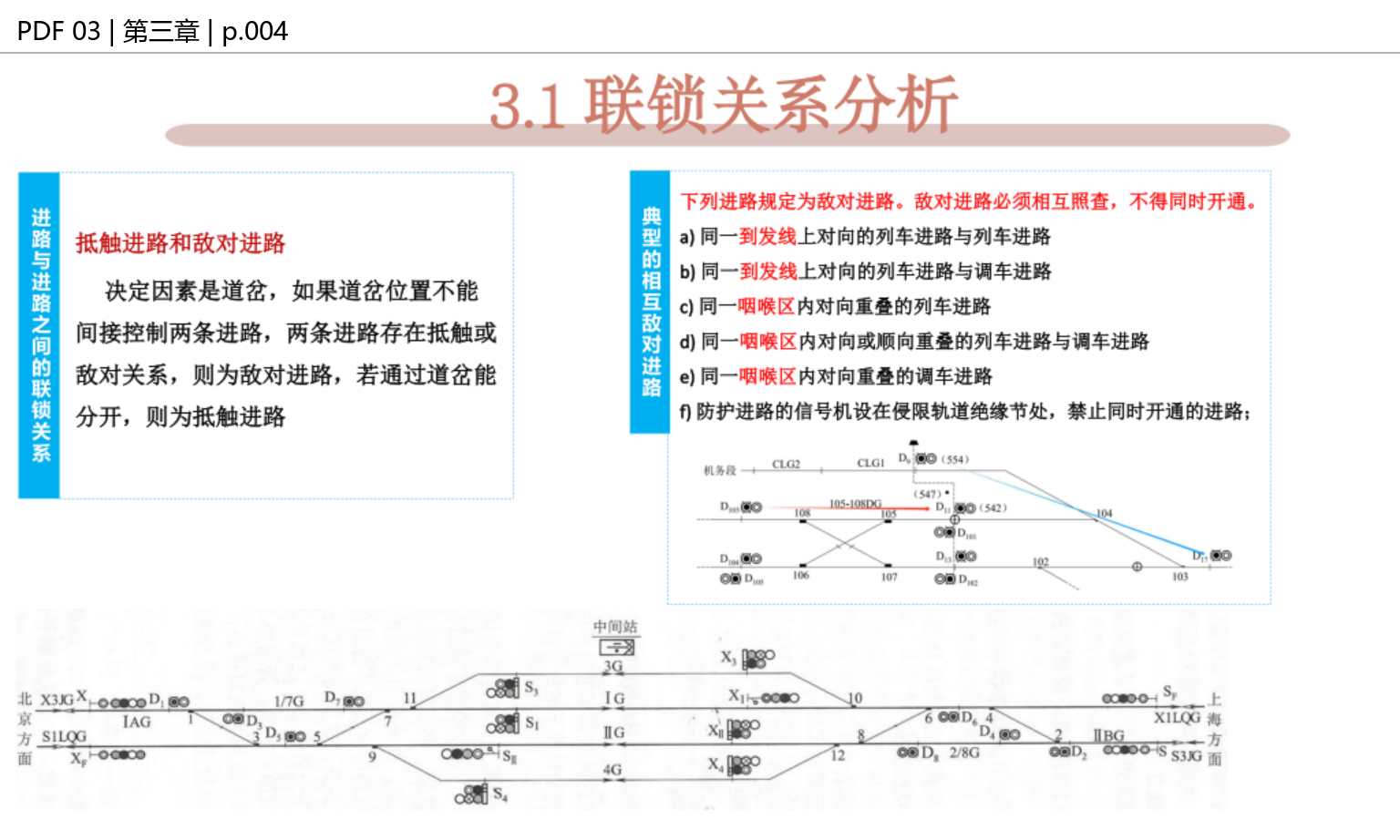

• output/key_pages/pdf03_p004_第三章.png：敌对进路。

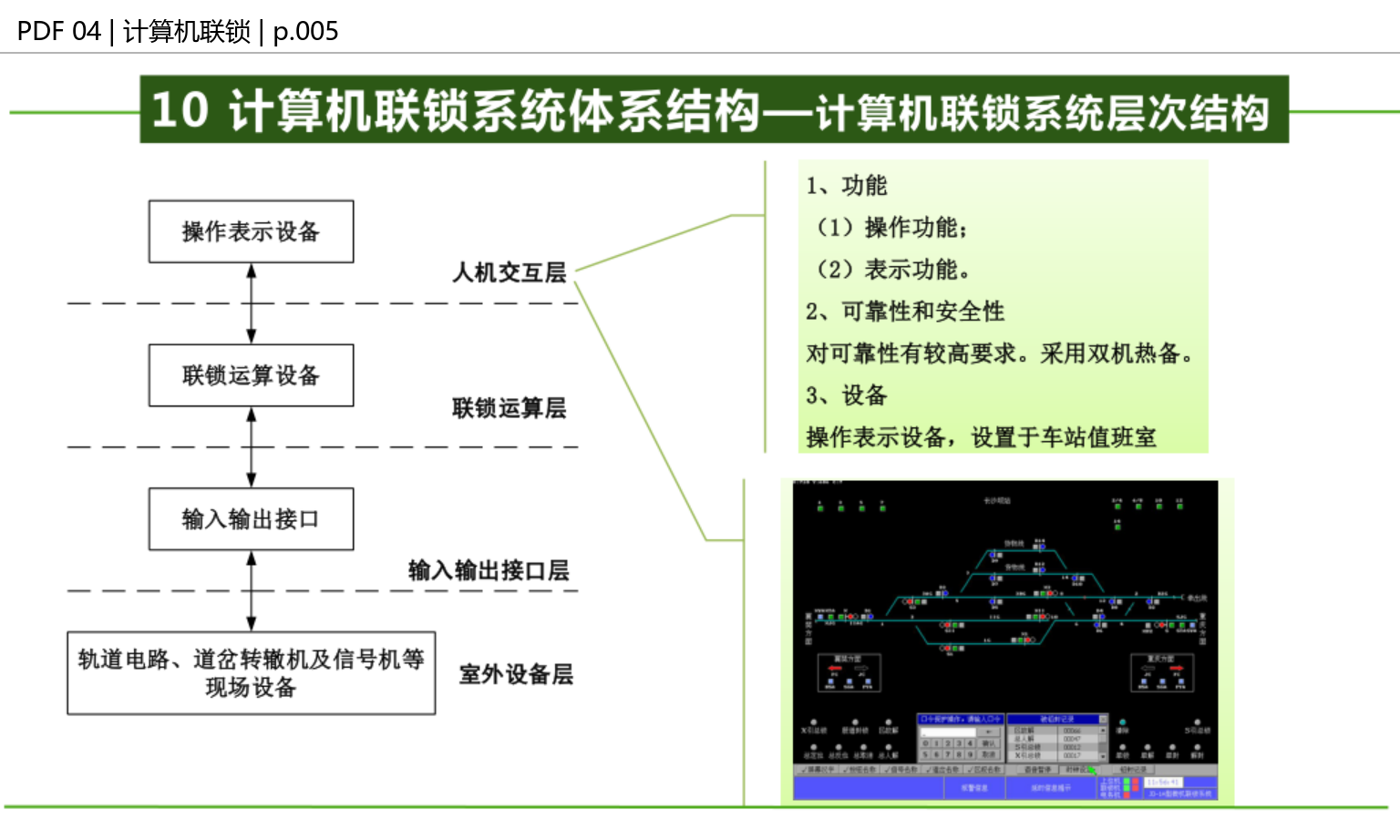

• output/key_pages/pdf04_p005_计算机联锁.png：计算机联锁四层结构。

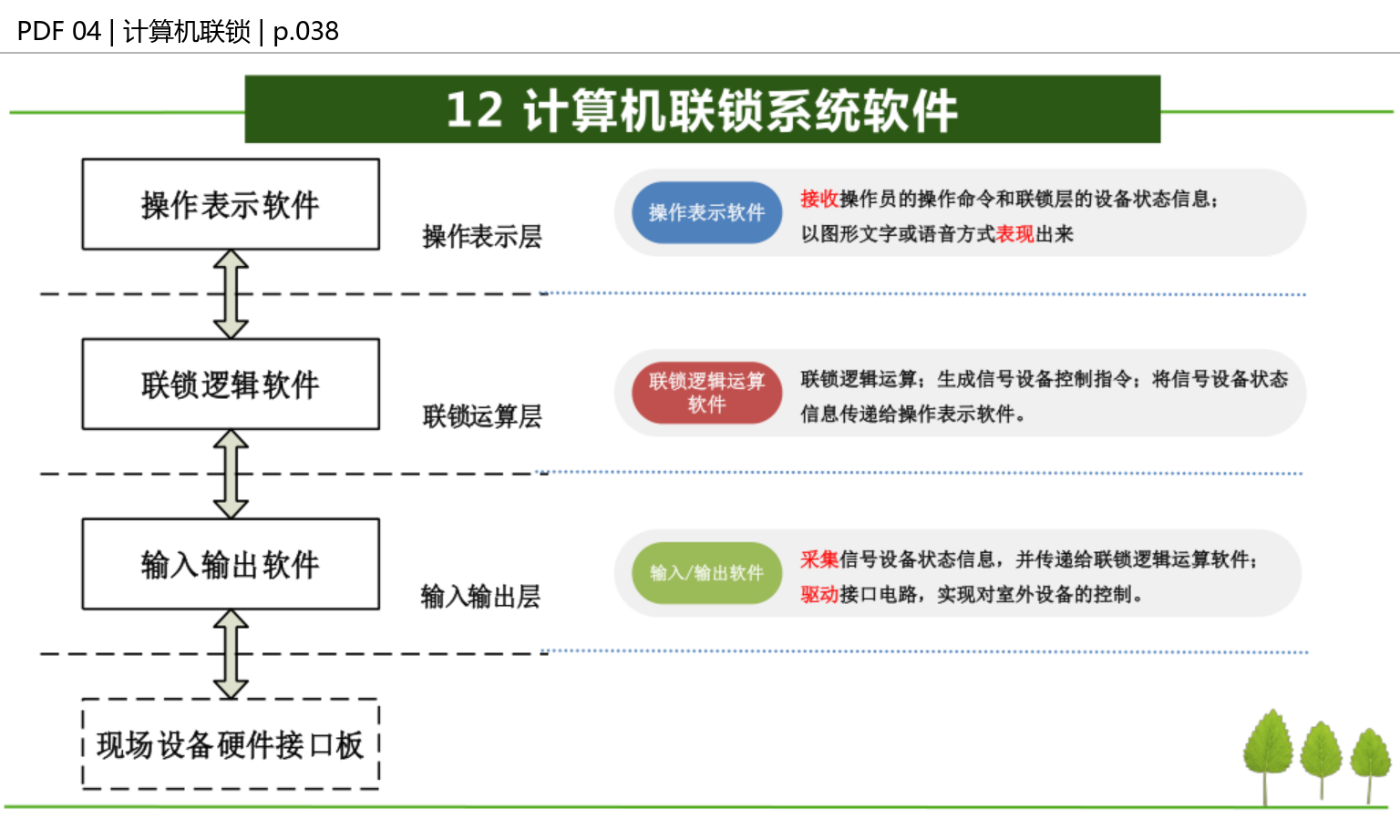

• output/key_pages/pdf04_p038_计算机联锁.png：计算机联锁软件层次。

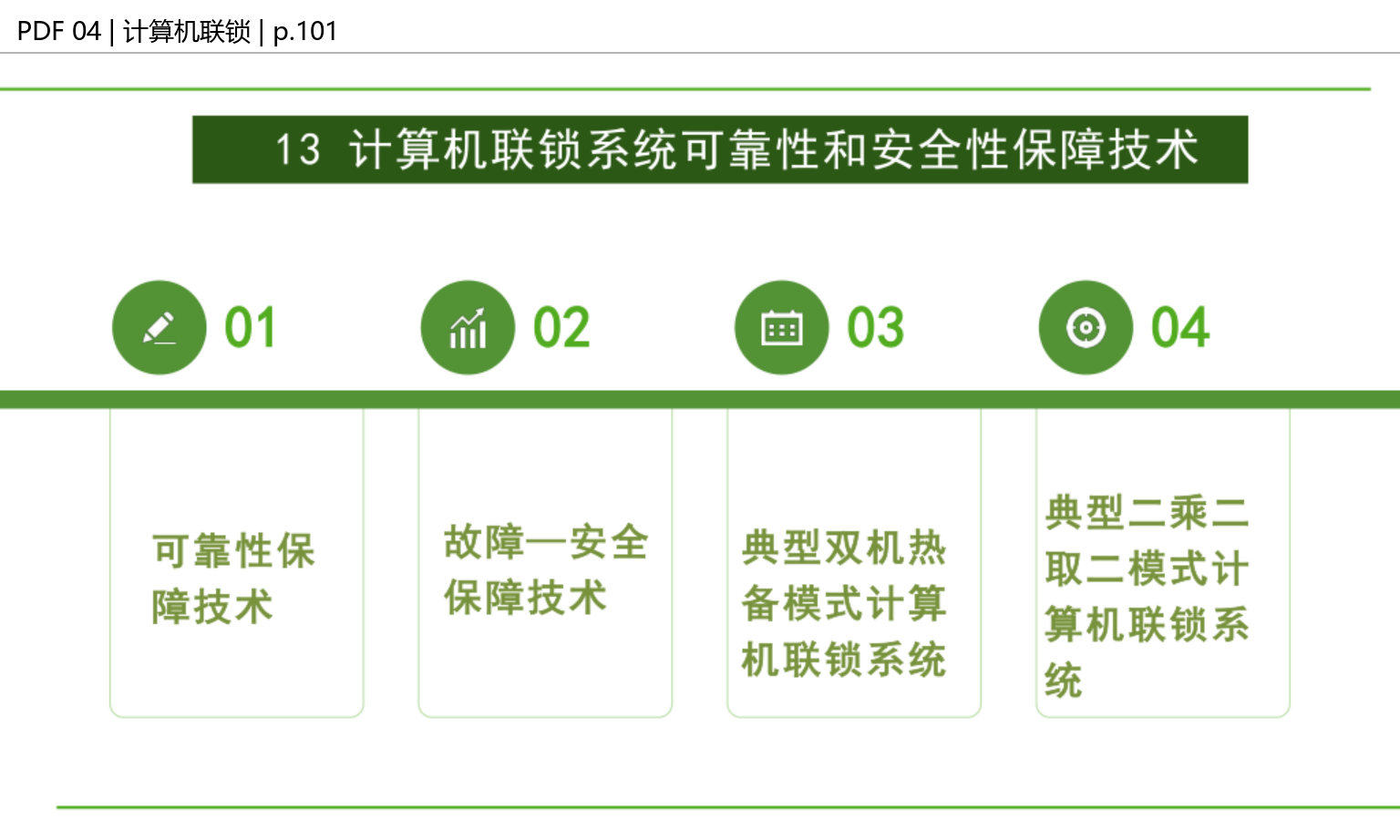

• output/key_pages/pdf04_p101_计算机联锁.png：RAMS 与安全性。

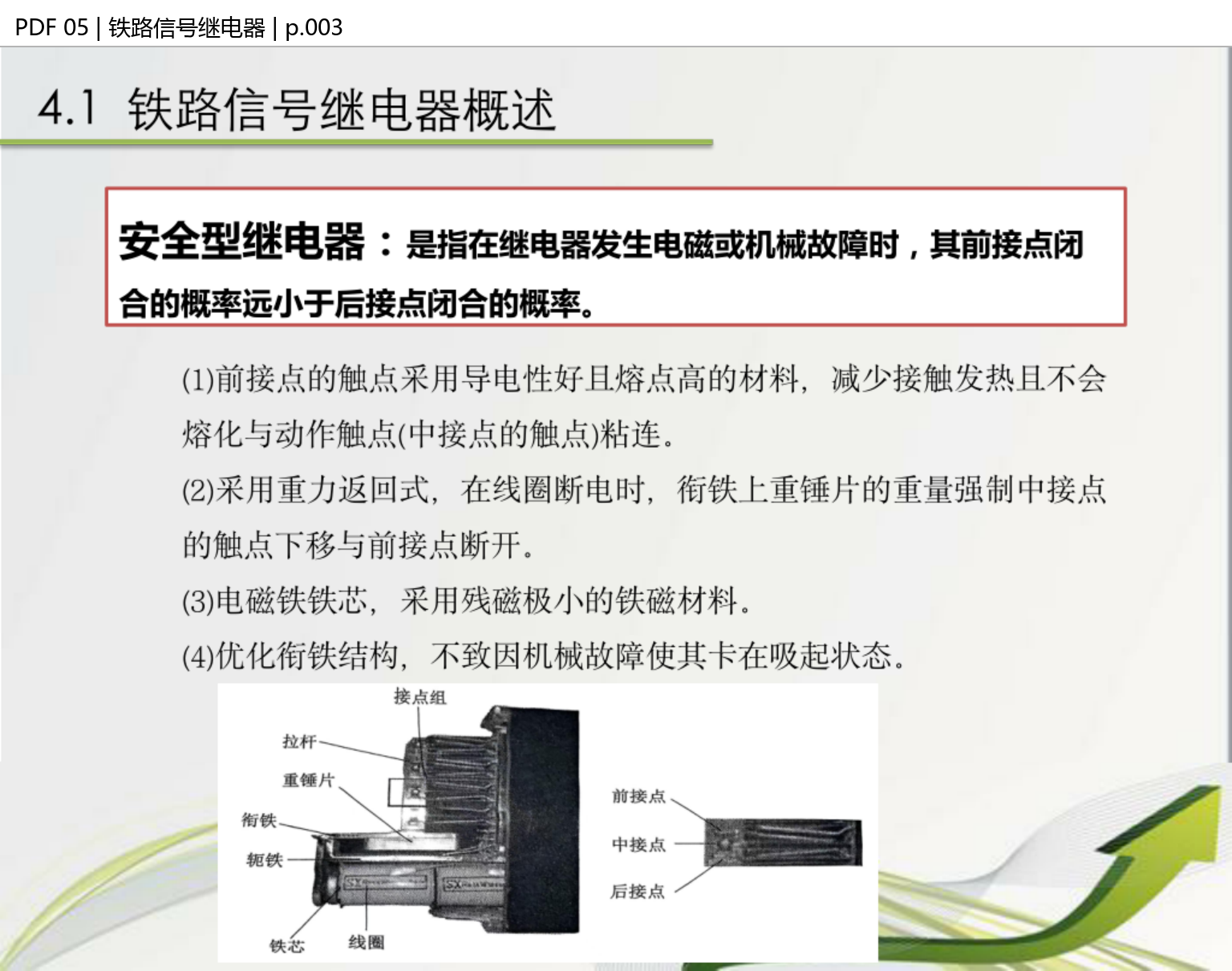

• output/key_pages/pdf05_p003_铁路信号继电器.png：安全型继电器。

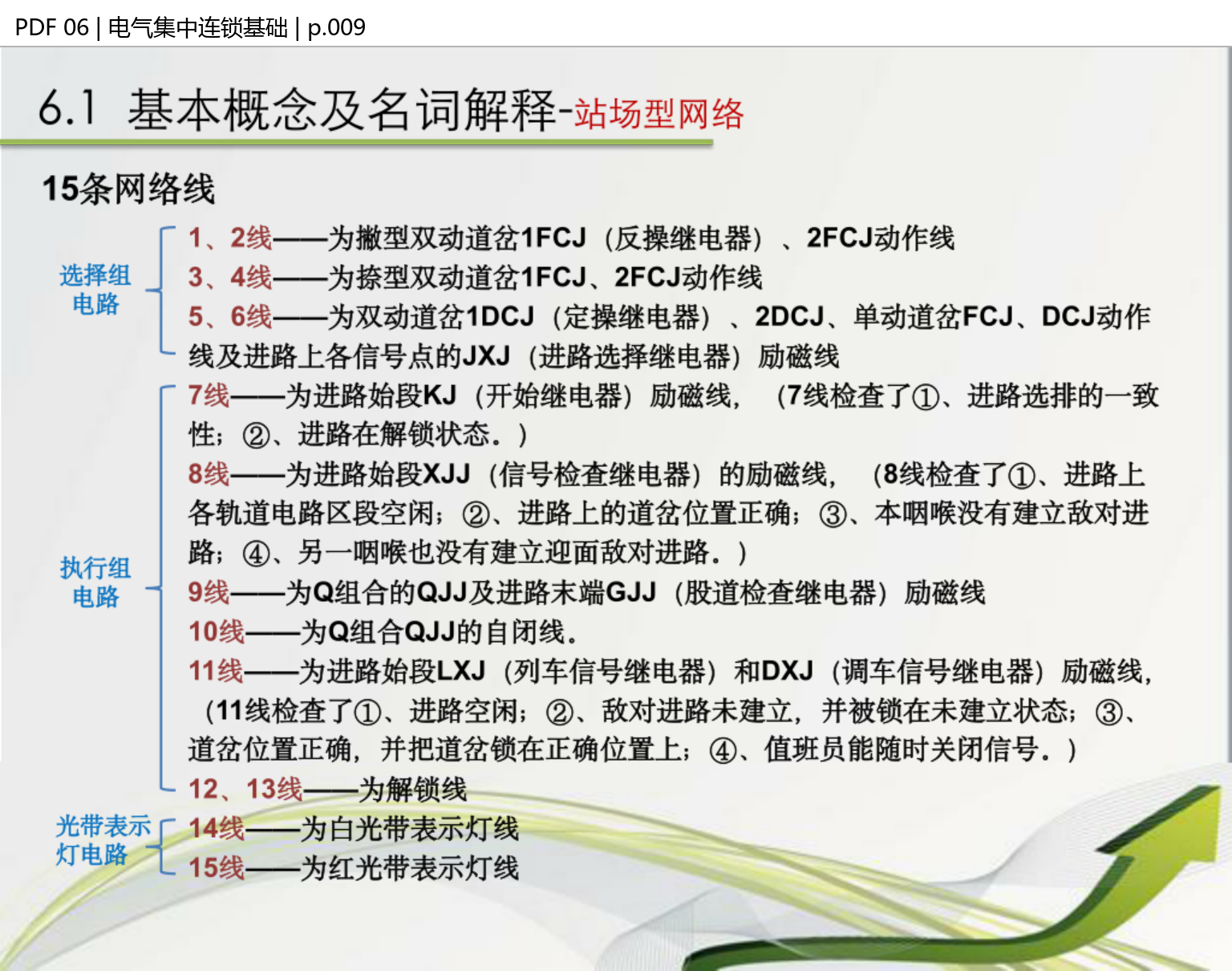

• output/key_pages/pdf06_p009_电气集中连锁基础.png：6502 15 条网络线。

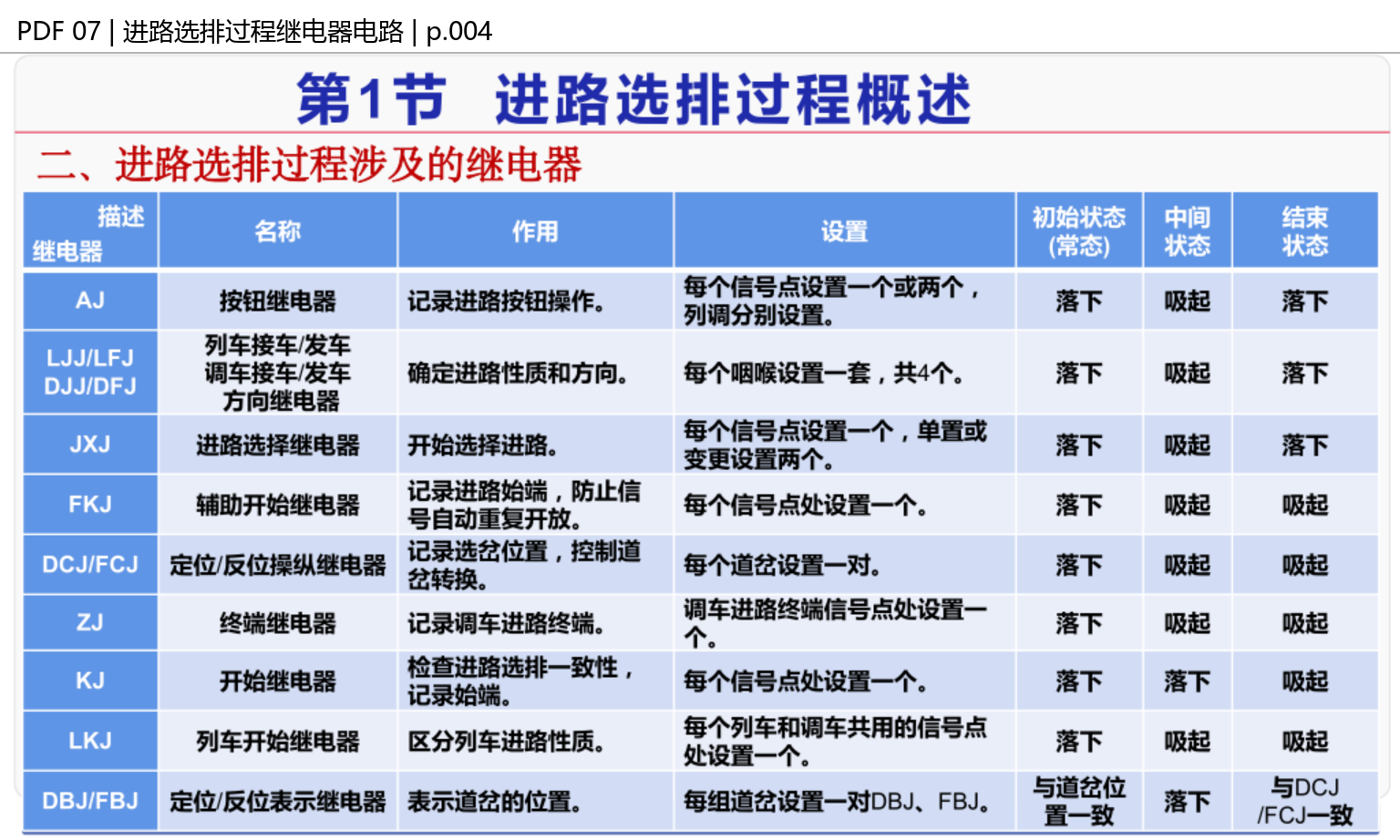

• output/key_pages/pdf07_p004_进路选排过程继电器电路.png：选排继电器总表。

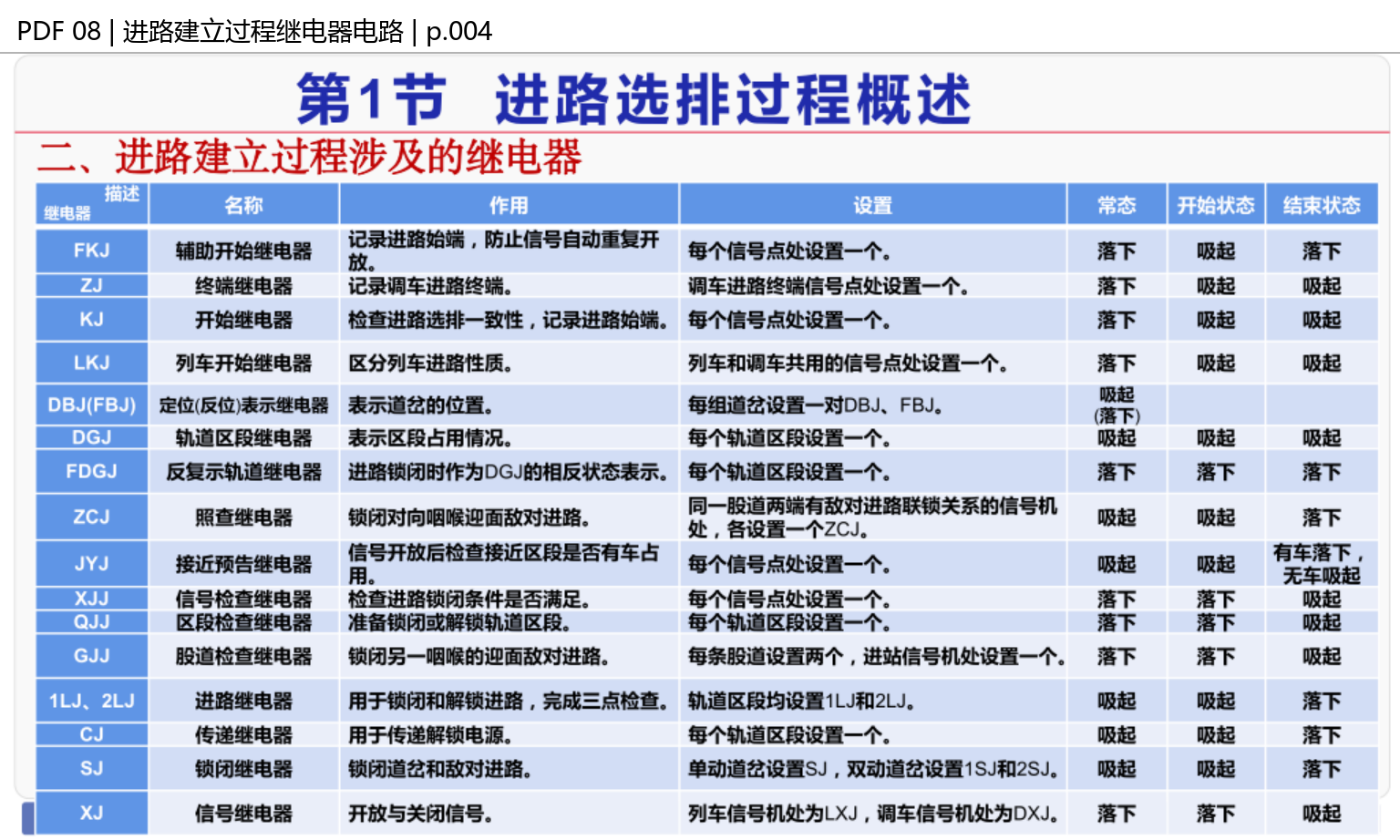

• output/key_pages/pdf08_p004_进路建立过程继电器电路.png：建立过程继电器总表。

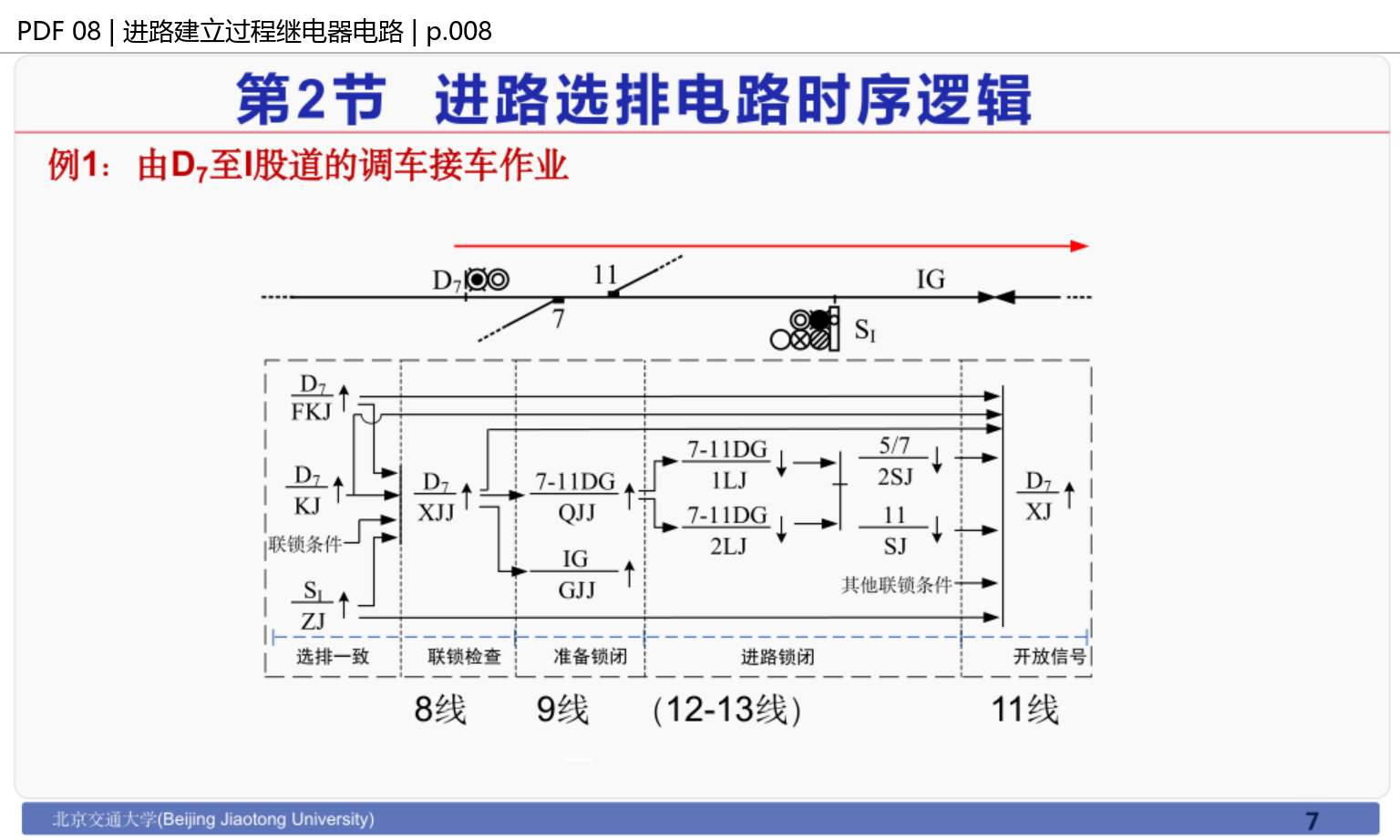

• output/key_pages/pdf08_p008_进路建立过程继电器电路.png：建立流程。
